Balancér trochu inak

alebo sériovo-paralelné spájanie článkov (napájanie vysielača LiIon-kami).

autor: Vladimír Perešíni

pridal: mior



V tomto článku trošku odbočím od modelárstva.

Na mnohých fórach sa už veľa diskutovalo ohľadom paralelného zapojovania článkov, preto chcem poukázať na príklad, kde sa to reálne využíva.  Tým príkladom je pomerne rozšírená batéria v notebookoch. Najčastejšie sa využíva napätie 14,8V, niekedy aj 11,1V.

Udávaná kapacita je zvyčajne 4000 až 5000 mAh. V týchto akupakoch sa využívajú najčastejšie Lion články 18650 s kapacitou 2000-2500mAh.

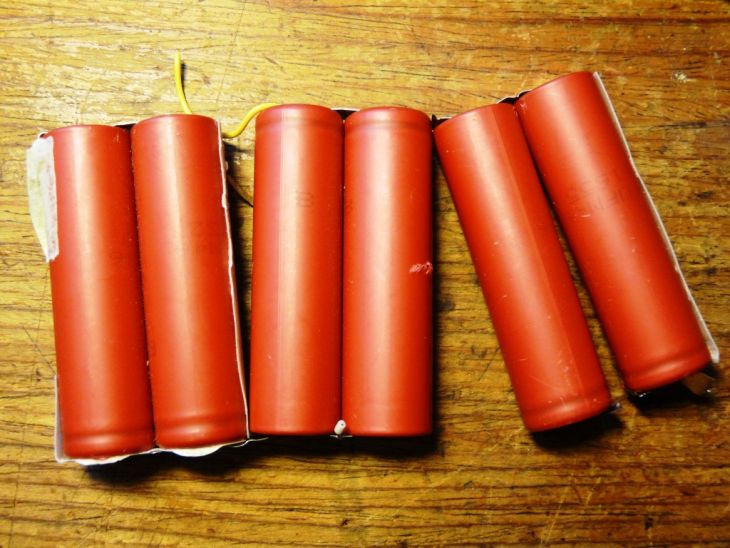

To znamená, že v zapojení sa používa 6-8 článkov zapojených sériovo paralelne (ekvivalentné označenie na LiPol by bolo 3(4)S/2P). Ako taká vyzerá, vidno na rozobratom starom akupaku. Paralelné zapojenie je vynútené odberom notebooka, ktorý prevyšuje možnosti jedného článku.

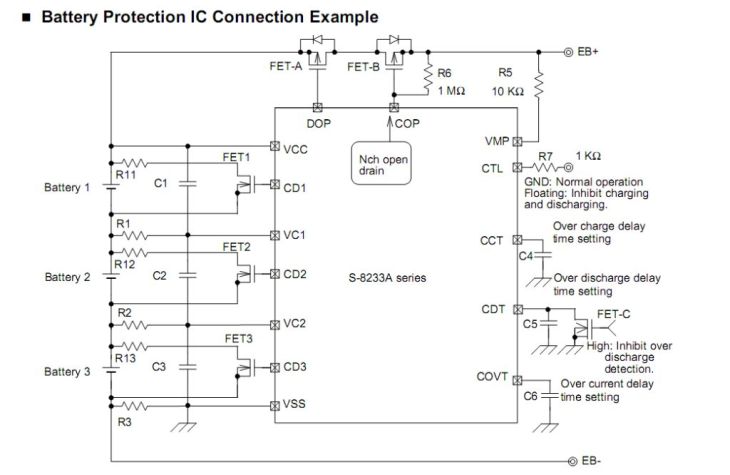

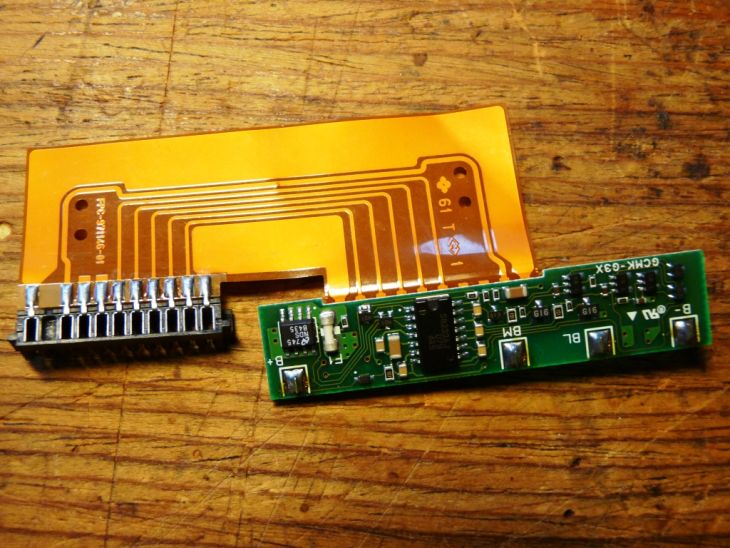

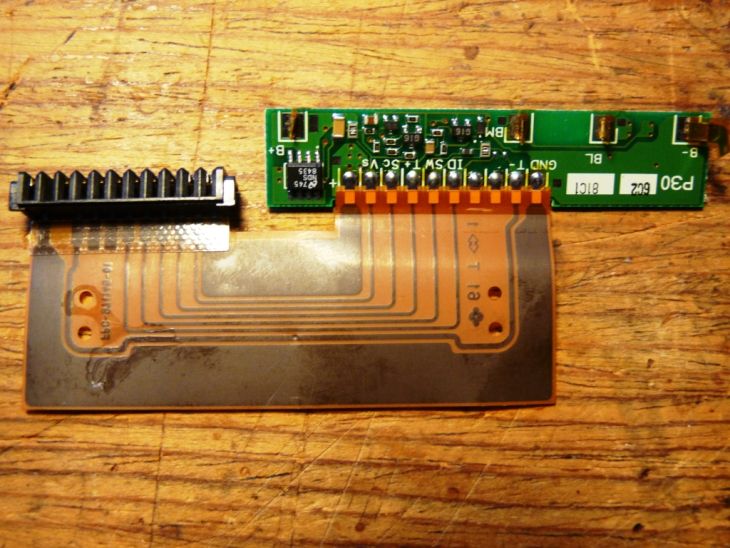

Samozrejme, aj pre lithiové články platia bezpečnostné pravidlá pri nabíjaní podobne ako pri LiPol. Hraničné napätie je 4,1V. To sa zabezpečuje elektronikou priamo vstavanou do akupaku. Niekde je to sofistikovaný systém riadený vlastným procesorom (videl som to napr. v batérii Sony Infolithium), inde je používaný len špecializovaný integrovaný obvod. Na konkrétnom obrázku elektroniky je použitý integrovaný obvod S8233A doplnený niekoľkými MosFet tranzistormi.


Táto elektronika v súčinnosti s napájacím obvodom priamo v notebooku zabezpečuje, aby jednotlivé články boli nabíjané rovnomerne - t.j. boli vybalansované a taktiež aby nedošlo k vybitiu pod stanovenú úroveň.


Hranice sú z bezpečnostných  dôvodov stanovené pomerne vysoko, aby pri tom množstve vyrábaných zariadení nedošlo k nehodám.

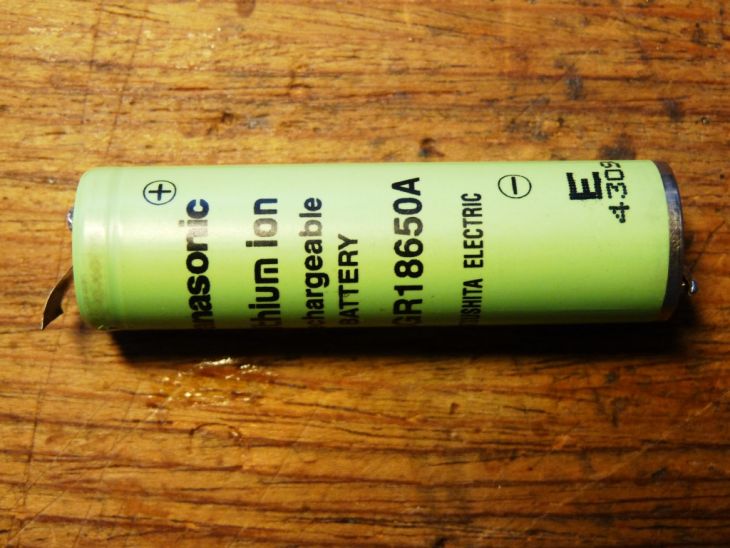

Ak sa nám náhodou podarí získať takto "znehodnotený" akupak, možeme to využiť. Poväčšinou je totiž znehodnotená len časť článkov.  Po rozobratí akupaku na jednotlivé články vyberieme z nich tie, ktoré majú napätie aspoň 3V a pomocou nabíjačky LiIon (napr. Eco Six má aj túto možnosť) ich vybitím a nabitím zistíme ich kapacitu. Ak bude dostatočná, vyberieme z nich 3 najlepšie kusy a poskladáme do sady, ktorá nám môže poslúžiť na napájanie vysielača. Inšpiráciu nájdete napr. aj na stránke http://rcmodelreviews.com/tendollarbattery.shtml.

Prípadne sa jednotlivé články dajú aj zakúpiť

http://www.dealextreme.com/details.dx/sku.5790 alebo

http://www.fulgur.sk/li-ion-akumulator-18650-2600mah-protected-30 prípadne

http://polovnickyodznak.sk/eshop/nextorch-svitilny/baterie-18650-nabijetelna

Samozrejme, nabíjanie takejto sady môžeme robiť po jednotlivých článkoch, ale pokiaľ doplníme prepojenia na konektor balancéra, môžeme sadu nabíjať podobne ako Lipolky.


Upozornenie:



NIKDY nesmieme zabudnúť na voľbu správneho režimu (LiIon, Lipol). V opačnom prípade nám môže hroziť to, že časti vysielača nájdeme po celej miestnosť...
