Závislosť napätia LiPol batérie od množstva zostávajúcej energie
Keďže nás podobná problematika zaujímala už dávnejšie, ale vždy sa našla téma, ktorá bola naliehavejšia, konečne sme si povedali: „Teraz je ten pravý čas“.
autor: Janko O.
K experimentovaniu v tejto oblasti nás inšpirovalo tématické vlákno s názvom „ Zostatok kapacity“ na jednom modelárskom fóre, ktoré začalo otázkou: „Dá sa nejak odhadnúť, koľko minútový let nastaviť na časovači, keď po 5 minútach bolo napätie na nezaťaženej sade 3,9V na článok? Je to 3S 2200 mAh, nejaké Turnigy.“
V hlave nám vŕtalo niekoľko nezrovnalostí a nezodpovedaných otázok. Tie nezrovnalosti sa týkali „čudného“ správania napätia LiPol článku (batérie) počas nabíjania a tiež počas vybíjania a tá nezodpovedaná otázka znela: „Je závislosť napätia LiPol článku (batérie) od množstva zostávajúcej (alebo dodanej) energie lineárna?“
Vypozorovali sme, že niekoľko (až desiatok) sekúnd po pripojení LiPol batérie k nabíjaču, jej napätie pomerne rýchlo nelineárne stúpa a potom je rast napätia už pomalší, zrejme úmerný nárastu dodanej energie. Po pripojení na meracie prístroje sme zistili, že ten „pomerne rýchly nelineárny nárast“ napätia LiPol článku má charakter exponenciály, niečo v zmysle nabíjania kondenzátora cez rezistor.

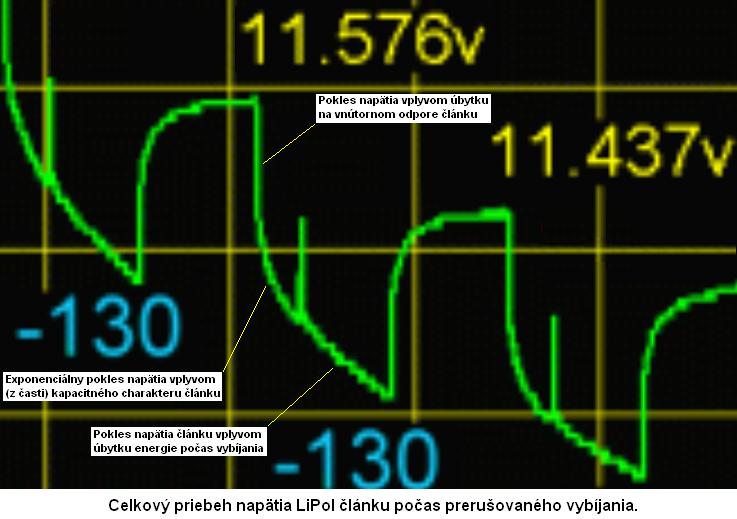

Podobne sa LiPol batéria správa aj počas vybíjania, alebo ešte výstižnejšie, počas prerušovaného vybíjania. Ihneď po pripojení záťaže jej napätie skokom klesne o úbytok napätia na vnútornom odpore batérie (Ri). Tento skok je tým väčší, čím je väčší odoberaný prúd a čím je väčší vnútorný odpor Ri (nižšie „Céčka“, „mäkšia“ batéria). Hneď za týmto skokovým poklesom je priebeh znižovania napätia exponenciálny (ako keď sa cez rezistor vybíja kondenzátor) a trvá rádovo sekundy (až desiatky sekúnd). Ďalší pokles napätia LiPol batérie (článku) je už celkom pozvoľný a pochopiteľný, pretože je úmerný úbytku energie vplyvom vybíjania.

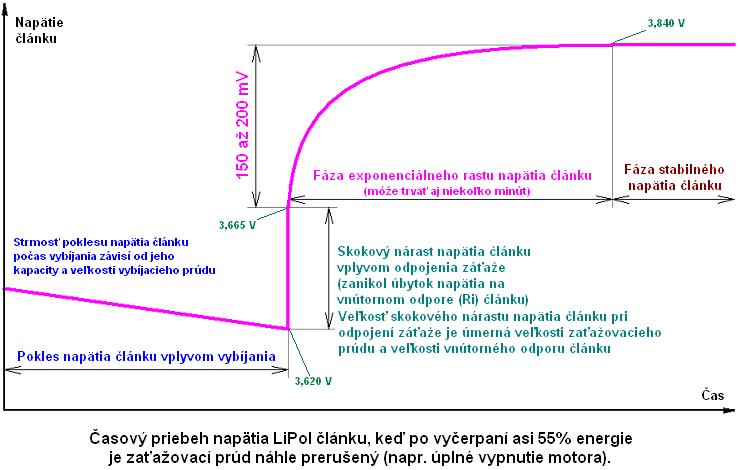

Ak vybíjanie náhle prerušíme, zistíme, že napätie LiPol článku (batérie) skokovo stúpne, pretože zanikol úbytok napätia na vnútornom odpore Ri. Opäť platí, že tento skok je tým väčší, čím väčší bol odoberaný (vybíjací) prúd a čím väčší je vnútorný odpor Ri. Potom ale napätie článku (batérie) začne (zdanlivo bezdôvodne) exponenciálne stúpať až sa ustáli na konečnej hodnote. Toto stúpanie trvá desiatky sekúnd a definitívne ustálenie napätia sme skonštatovali asi po 2 až 5 minútach.

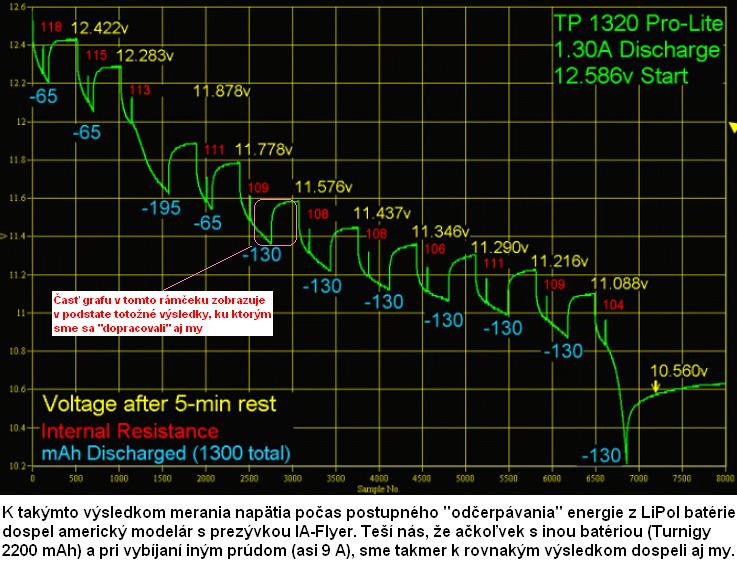

Obdobné, alebo takmer totožné výsledky získal aj americký modelár zo štátu Iowa, ktorý na RC Groups vystupuje pod skratkou IA-Flyer.

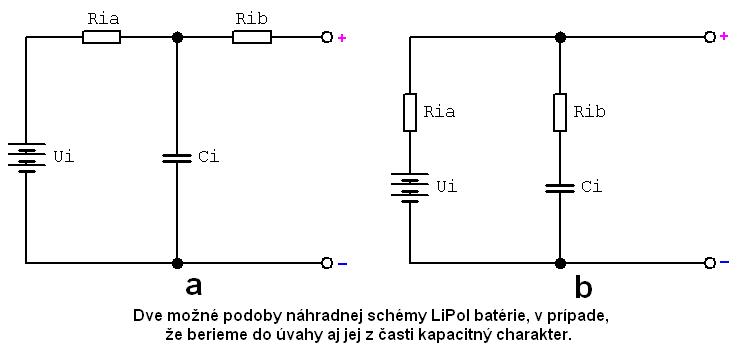

Na základe týchto zistení sme si „dovolili“ poopraviť náhradnú schému LiPol batérie tak, aby zahrnovala aj kapacitnú zložku. Tento „kvazi-kapacitný“ charakter LiPoliek majú na svedomí zrejme chemické procesy (tzv. „chemická“ kapacita) počas nabíjania aj vybíjania a možno aj skutočná elektrická kapacita „zaintegrovaná“ v štruktúre konštrukcie batérie (medzi jej elektródami).
Podrobnejšie je tento jav popísaný v článku (Kvazi) Kapacitný charakter LiPol: čo s tým?
Teraz je čas na odpoveď na otázku: „Je závislosť napätia LiPol článku (batérie) od množstva zostávajúcej (alebo dodanej) energie lineárna?“ Musíme zdôrazniť, že nás predovšetkým (z výsostne praktických dôvodov) zaujímala situácia, keď najprv bola LiPol batéria plne nabitá a potom postupným vybíjaním s prestávkami sme jej energiu odoberali a sledovali, ako sa to prejaví na jej napätí. Táto situácia totiž celkom verne simuluje pomery pri lietaní, keď modelár pre istotu pristane akosi „predčasne“ a potom (po istom váhaní) chce zistiť, či si s tou istou batériou ešte môže zalietať.

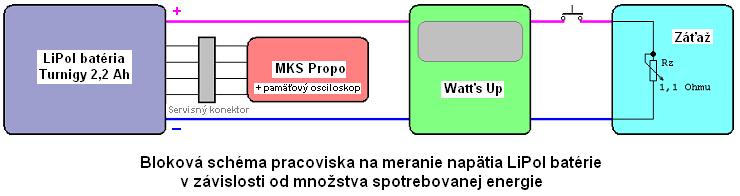

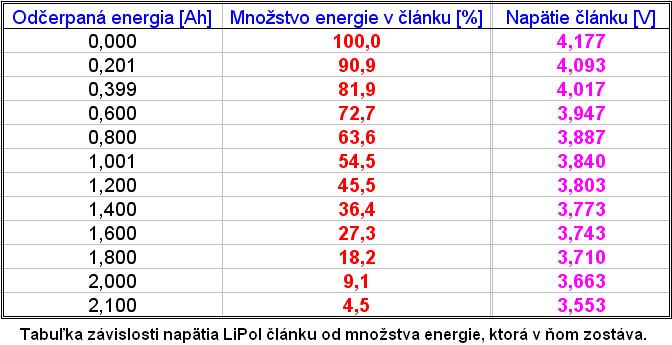

Rovnako, ako tázateľ v úvode tohto článku, aj my sme použili obľúbenú 3-článkovú LiPol batériu Turnigy 2,2 Ah / 25 – 35C. Batériu sme riadne nabili a potom sme ju vybíjali výkonom asi 100 W (prúdom asi 8 až 9 A). Vždy po spotrebovaní 0,2 Ah sme vybíjanie prerušili a batériu nechali „spamätať“ (to je ten exponenciálny nárast napätia). Po dvoch až piatich minútach už bolo napätie článkov úplne nemenné, hodnoty sme zapísali a pokračovali vo vybíjaní. Výsledky sú v tabuľke.
Po spracovaní výsledkov sme výsledky „zobecnili“ (prevedením na percentá) a zostrojili dva grafy. Prvý ukazuje, že spomínaná závislosť medzi napätím a zostávajúcou energiou nie je lineárna.

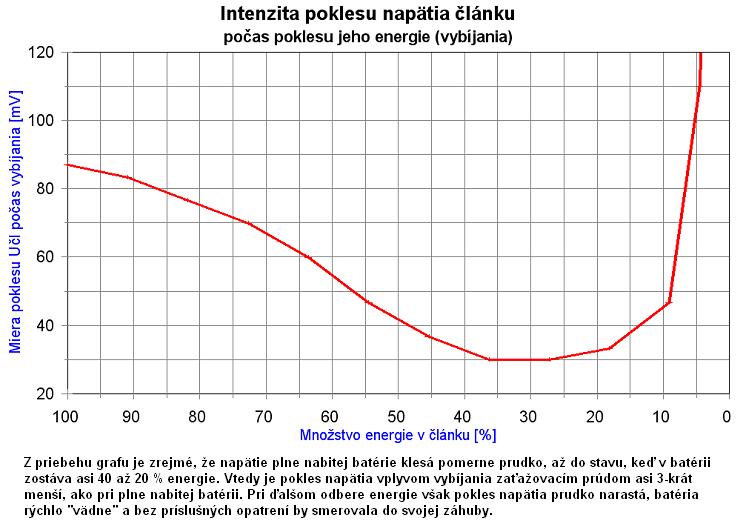

Tu sa podoba našeho grafu trochu líši od výsledkov amerického modelára. On navyše zmeral obdobnú charakteristiku aj počas nabíjania a vtedy nerobil prestávky na „spamätanie“. Druhý graf je trochu špeciálny a ukazuje „intenzitu“ poklesu napätia LiPol článku počas vybíjania. Ako vidieť, zo začiatku (keď je batéria ešte nabitá) je pokles napätia pomerne veľký, ale s postupnou stratou energie sa batéria stále „lepší“ a v rozmedzí 40 až 20 % je pokles napätia najmenší. Ale potom dochádza k náhlemu zvratu situácie a ak vybíjanie zavčasu neukončíme, môžeme LiPolke v priebehu niekoľkých sekúnd pripraviť „ťažké chvíle“.
Čo z toho celého teda vyplýva? Jednak predložená tabuľka a graf slúžia aspoň na odhad množstva energie, ktoré zostáva v LiPol batérii, na základe jeho napätia po niekoľko-minútovom spamätaní.
„Kvazi-kapacitný“ charakter napätia počas nabíjania a vybíjania môže modelárovi niekedy trochu „zamotať“ hlavu, ale inokedy môže byť aj prínosom. Nás konkrétne napadá (už toľkokrát „popľuté“) paralelné zapájanie LiPol batérií, kedy tento efekt môže „odtolerovať“ rozdiel ich napätí, hoci aj niekoľko desatín Voltu (bližšie to môžeme popísať v komentároch k tomuto článku (ak by mal niekto záujem)).
