Vyvažovanie elektrických dúchadiel - 2.časť

V čom teda tkvie vyváženosť alebo nevyváženosť dúchadla?

Problém je možné rozložiť na niekoľko častí, ktoré samozrejme súvisia s konštrukčným usporiadaním pohonnej jednotky.

Je zrejmé, že ak na vyvážený motor vďaka nepresnému unášaču krivo nasadíme samostatne vyvážený rotor dúchadla, celok bude nevyvážený.

Ak na vyvážený motor dobre nasadíme nevyvážený rotor dúchadla, výsledok bude rovnaký.

autor: Janko O.




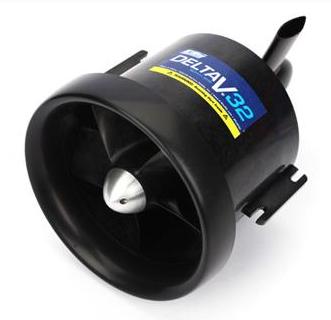

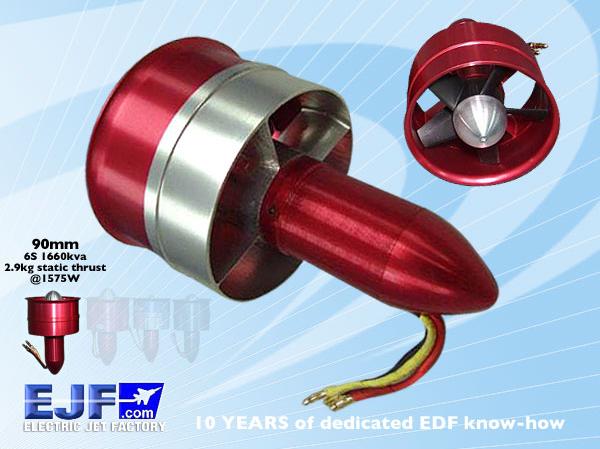

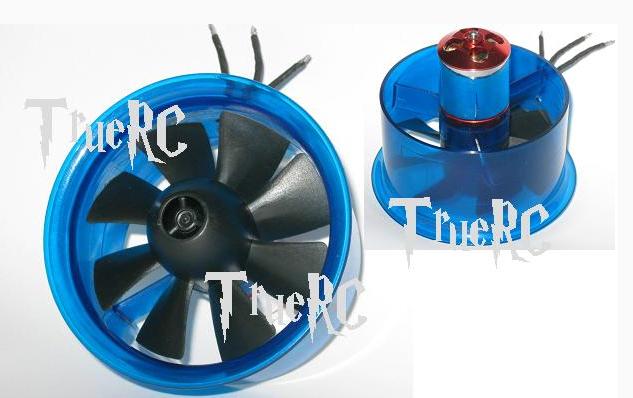

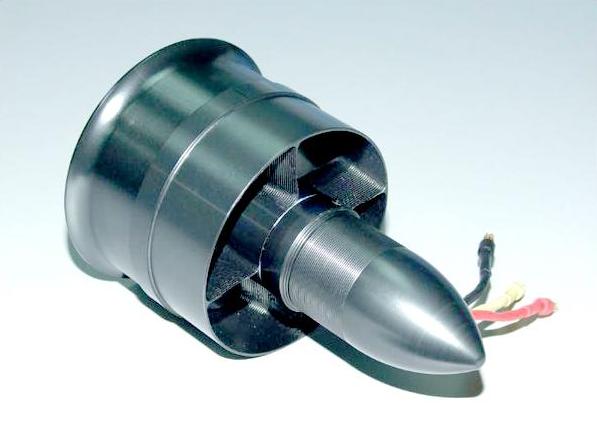

Takže nielen motor, unášač, rotor dúchadla, ale dokonca aj kužel rotoru dúchadla musí byť vyvážený. Je tu ešte ďalšia možnosť, keď vďaka šikovnosti alebo náhode skompletujeme pohonnú jednotku zloženú z nevyvážených dielov tak, že celok je vyvážený. Ideálny prípad nastane ak je vyvážený celok zložený zo samostatne vyvážených častí.

Ak si ako vzor zoberieme vyvažovanie kolies automobilu, zistíme, že mechanik umiestňuje závažia na vnútornú aj vonkajšiu stranu ráfu kolesa. Tak vyváži koleso  staticky  aj  dynamicky.  Mechanik v pneuservise však má oproti nám dve výhody: špeciálnu vyvažovačku v hodnote státisícov a hlavne koleso je z auta demontované.

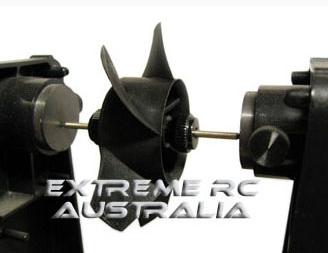

Tí z vás, ktorí majú možnosť nechať si na špecializovaných zariadeniach vyvážiť jednotlivé časti dúchadla staticky aj dynamicky, nech tak učinia. My ostatní si musíme pomôcť inak. Existujú aj vyvažovačky, ktoré vyvážia koleso bez demontáže, ale vyvážia ho len staticky. My sme sa ocitli v podobnej situácii.


Máme dúchadlo, ktoré je evidentne nevyvážené. Vyvažovať ho len na základe subjektívneho pocitu chvenia je nespoľahlivé. Aby sme mohli objektívne zhodnotiť, či sa po našom zásahu intenzita chvenia znížila, potrebujeme  snímač.  Konkrétne snímač vibrácií, snímač otrasov. Tí šťastnejší použijú profesionálny výrobok za drahé peniaze, iní otvoria šuplík a hľadajú. A nájdu starý ale funkčný gitarový snímač, dynamický mikrofón alebo  miniatúrny reproduktor  z nefunkčného tranzistorového rádijka (alebo reproduktor zo starého počítača). Básnik by povedal: snímače otrasov všade vôkol nás.

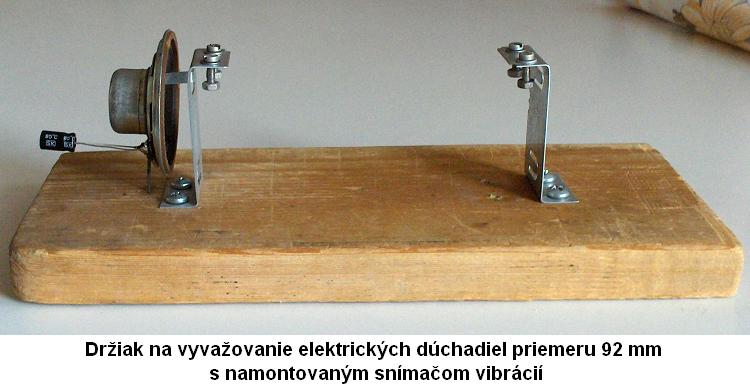

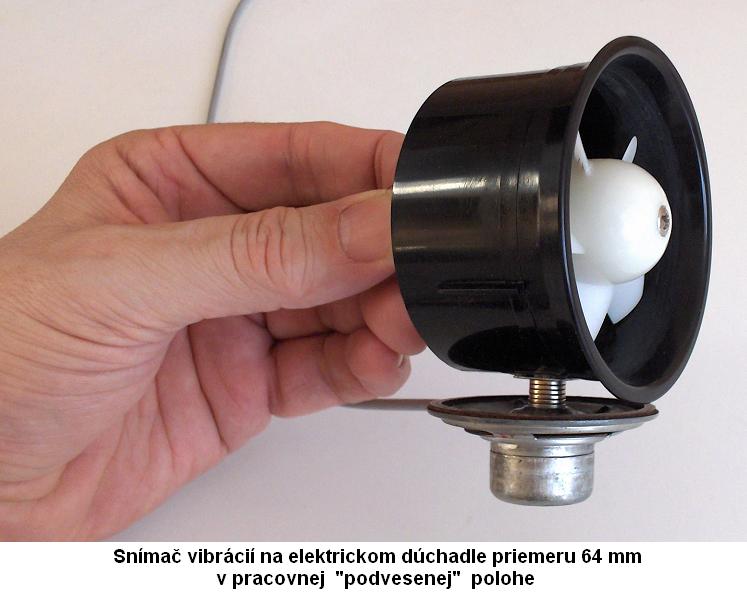

Na obrázku

je snímač vibrácií vyrobený z miniatúrneho reproduktoru namontovaný na "stacionárnej vyvažovačke" a na tomto obrázku

je rovnaký typ reproduktoru použitý na "prenosnej vyvažovačke" magnetom prichytenej na prstenci dúchadla.

Takže snímač je k dispozícii a treba ešte  vyhodnocovacie zariadenie.  Multimetre, či už digitálne alebo ručičkové, sa ukázali ako nevhodné. Zmerajú síce veľkosť nakmitaného napäta, ale neukážu jeho podobu, jeho charakter. Navyše, verohodne zmerajú veľkosť len harmonického (sínusového) napätia a aj to len o kmitočte okolo 50 Hz. Výsledky merania veľkosti napätia s iným priebehom a s iným kmitočtom je možné považovať skôr za hausnumerá.

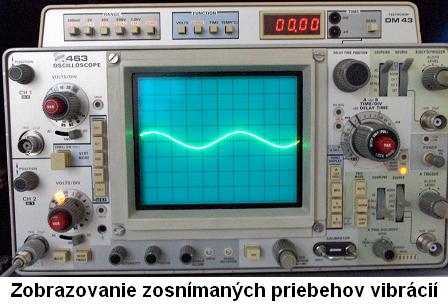

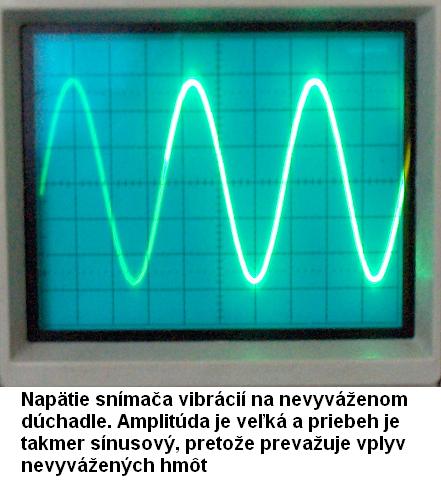

Zato  osciloskop,  to je vec.

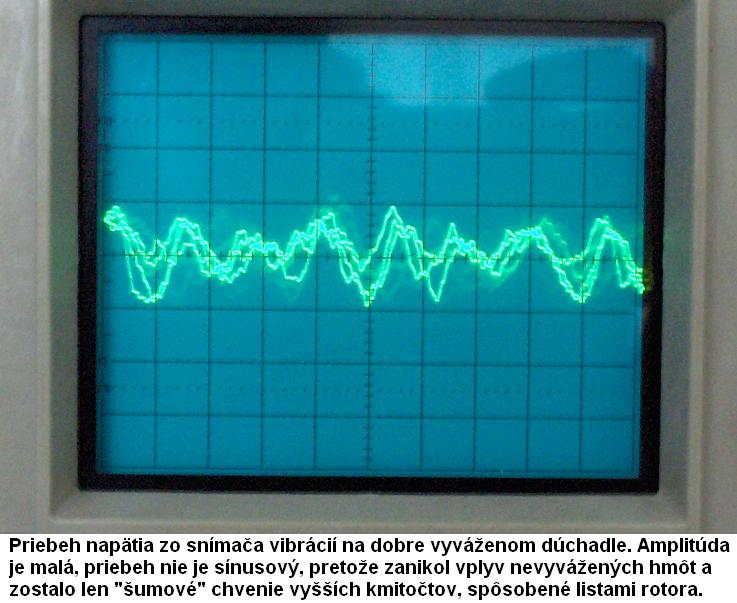

Neskôr ukážeme, že tvar nakmitaného napätia pomáha pri vyvažovaní.

 Jednokanálový osciloskop v núdzi stačí, no dvojkanálový uľahčí lokalizáciu správnej polohy dováženia.

Aký osciloskop: analógový, pamäťový alebo digitálny, nie je podstatné. Dobrú službu odvedie aj prastarý elektrónkový.

Či si snímač s osciloskopom budú rozumieť zistíme tak, že na membránu reproduktorku jemne poťukáme prstami. Nakmitané napätie by malo byť v rádoch desiatok milivoltov. Pri najväčšej citlivosti osciloskopu 5 milivoltov na dielik, nám takýto snímač "vyvažovačky" plne postačuje.

Ak je nakmitané napätie malé, alebo citlivosť osciloskopu nepostačujúca, treba použiť reproduktor s vyššou impedanciou.



Súvisiace články:

Snímanie otáčok elektromotorov

Vyvažovanie elektrických dúchadiel - 1.časť

Vyvažovanie elektrických dúchadiel - 3.časť

Vyvažovanie elektrických dúchadiel - 4.časť




<Staršie | tento článok | Novšie>

Napísané: 23. 3. 2021, 08:33 | Prečítané: 15135x | Kategórie: Pohony | Napísal: admin |
Komentáre: 11
.:. saly | mail
Ahoj, kde sehnat dmychadlo a motor?
Odpoveď | 2011-04-02 14:15:21
.:. EDF | mail
zalezi co konkretne chceš,priemer edf,vykon-tah
Odpoveď | 2011-04-02 19:39:05
.:. Janko O
My vzhľadom na naše finančné možnosti nakupujeme tu:
odkaz
Ale je to taký systém DoDo (Dodělej Doma).
Ale ako sa hovorí: "Bída naučila Dalibora housti", tak nás naučila napr. vyvažovať EDF-ká.
Odpoveď | 2011-04-03 20:57:19
.:. saly | mail
Aha, chtěl bych to dát na Ventuse od Pelikána, aby pěkně vypadalo, mělo tah a nebylo drahé, stejně tak motor. Dík Václav
Odpoveď | 2011-04-05 22:37:36
zdravim , potrebujem poradit kde je mozne taketo motory myslim tieto duchadla zohnat so silou 20kg ? pripadne tu necham svoj kontakt mam vazny zaujem , dakujem 0905660010 kontakt priamo na mna
Odpoveď | 2014-01-22 01:21:56
.:. mior | mail
Mám obavy, že taký motor pre dúchadlo asi neexistuje.
Odpoveď | 2014-01-22 10:03:01
a vacsi priemer ako 120 mm a s vacsou silou ako 10 kg , je mozne kupit ?
Odpoveď | 2014-01-22 14:07:44
dakujem za odpoved aj ked ma to moc nepotesilo ale ak by bolo mozne to dat vyrobit tak by som mozno na to pristupil
Odpoveď | 2014-01-22 17:12:22
.:. mior | mail
Nemyslím, že by to bolo možné - už kvôli zdroju, ktorý by to mohol poháňať!
Odpoveď | 2014-01-23 17:21:39
Dobrý deň, vedeli by ste mi prosím bližšie popísať ten snímač z repro? Zaujíma ma ako to je spojené s repračikom. Nejak nepevno prilepené k membráne? Ak by ste mi vedeli bližšie popísať tú konštrukčnú časť tohto snímača bol by som Vám vďačný, pretože mám 2 nové 64mm EDF jednotky.
Ďakujem za odpoveď
Odpoveď | 2016-08-22 23:26:02
.:. J O.
Nič tajomné ani zázračné za tým nehľadaj. Je to len fyzika.
Reproduktor funguje tak, že ak do cievky privedieš prúd, tak okolo cievky sa vytvorí magnetické pole. Cievka je však umiestnená v magnetickom poli permanentného magnetu. Vzájomné pôsobenie týchto dvoch magnetickým polí spôsobí, že cievka sa vychýli tam, kde je menšia "tlačenica" magnetických siločiar.
Ak do cievky privedieš striedavý prúd (hudbu zo zosilňovača), cievka spojená s membránou sa začne pohybovať v rytme signálu (hudby). Membrána má veľkú plochu a jej pohyby dajú do pohybu aj okolitý vzduch. A kmitajúci vzduch je vlastne zvuk.
Ale ono to funguje aj naopak:
Ak začnem hýbať membránou (hocijako mechanicky spojenou s vyvažovaným zriadením - napr. dúchadlom), tak sa na vývodoch cievky (reproduktoríka) vytvorí napätie, zodpovedajúce vibráciám membrány (dúchadla). Ak toto napätie zobrazím na osciloskope, tak vidím ako vibruje dúchadlo. Postupným vyvažovaním sa snažím dosiahnuť stav, že vibrácie a teda aj napätie z reproduktorčeka je najmenšie. To je všetko.
Hmotnosť koša reproduktora (kovová konštrukcia reproduktora) má zotrvačnosť a nie je teda ochotná kmitať tak ako membrána (budeme si predstavovať, že sa nehýbe), takže hýbe sa len membrána. Preto nie je potrebné telo reproduktora nijako špeciálne uchytávať. Jediná podmienka je, aby vyvažované zariadenie (dúchadlo) bolo mechanicky pevne (natvrdo - nepružne) spojené s membránou, aby sa cez toto spojenie mohli prenášať vibrácie z dúchadla do membrány.
Odpoveď | 2016-08-23 08:24:35
