Držiak batérií alebo...

...demonštrácia opodstatnenia sledovania priebehu nabíjania.

autor: Vladimír Perešíni alias vpershing

pridal: mior

Nebavilo ma stále kontrolovať stav nabitia NiMh článkov z Lidla (ich samovybíjacia schopnosť je skutočne obdivuhodná , i keď po nabití sú dostačujúce na daný účel - konkrétne HK vysielač. Na daný deň lietania predtým nabité plne stačili.

Tak som kúpil slávne Enelop-y. Myslím že sa skutočne oplatí sa ich zaobstarať, ale o tom inokedy.

Čo ma však "dorazilo" - boli nie batérie, ale držiaky batérií. Pretože vo vysielači sú pomerne slušné batériové kontakty, nemalo zmysel nové články hneď trápiť letovaním do sady. Aj tak by bolo treba mechanicky riešiť ich uloženie. Okrem toho je vo vysielači ochranná dióda, ktorá bráni inteligentnému nabíjaču testovať stav nabitia a tú sa mi nechcelo zatiaľ premosťovať.

Pokiaľ som NiMh články nabíjal v špecializovaných NiMh nabíjačkách, všetko bolo OK. Teraz, pri nabíjaní pomocou Eco Six však bolo treba články z vysielača vybrať a založiť do "nejakého" držiaku. Tak som nejaké v šuplíku vyhrabal a ajhľa:

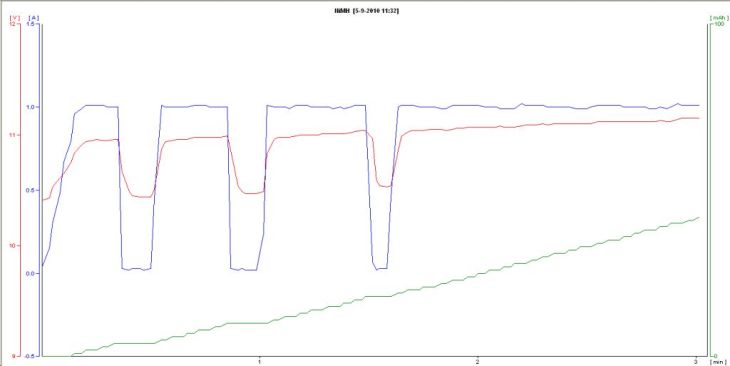

Tu je názorná ukážka ich "kvality", na ktorú som prišiel vďaka sledovaniu grafickej závislosti nabíjania na PC s pripojenou nabíjačkou. Grafy sú z programu SharkLab.

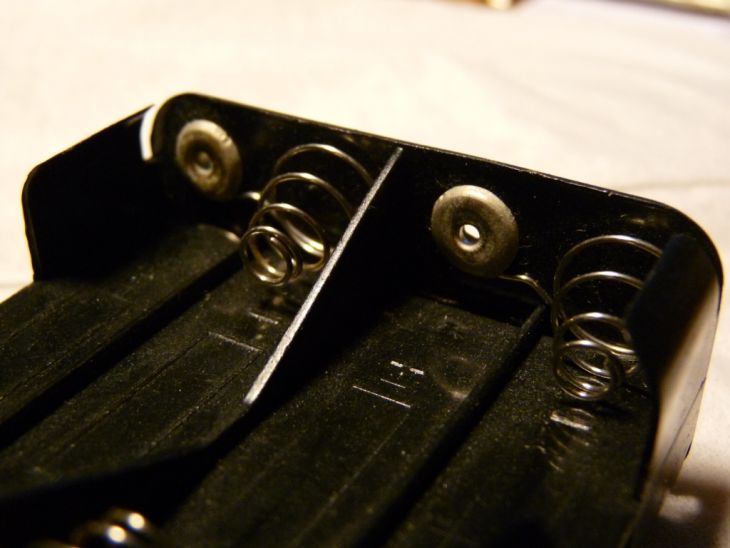

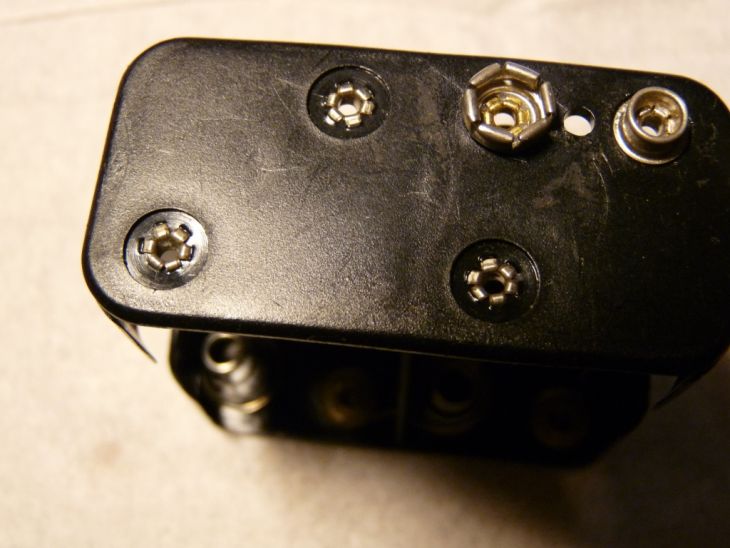

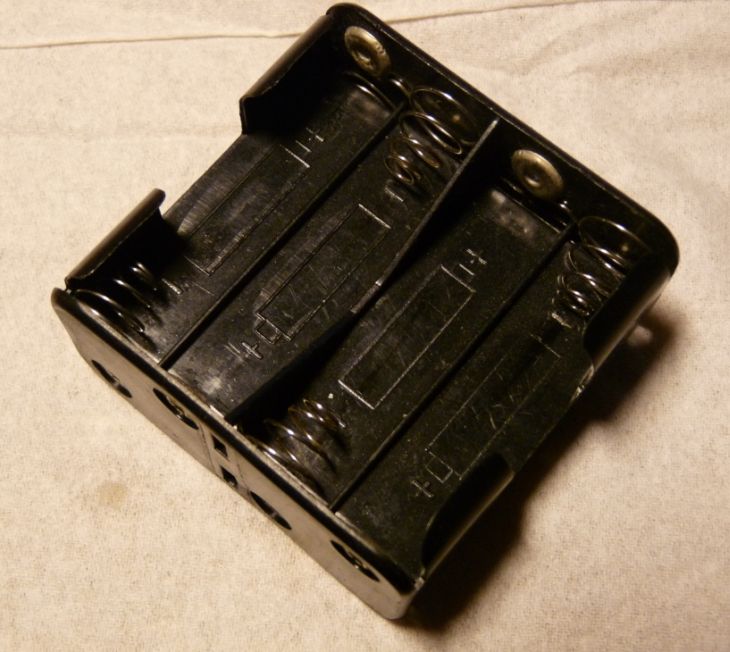

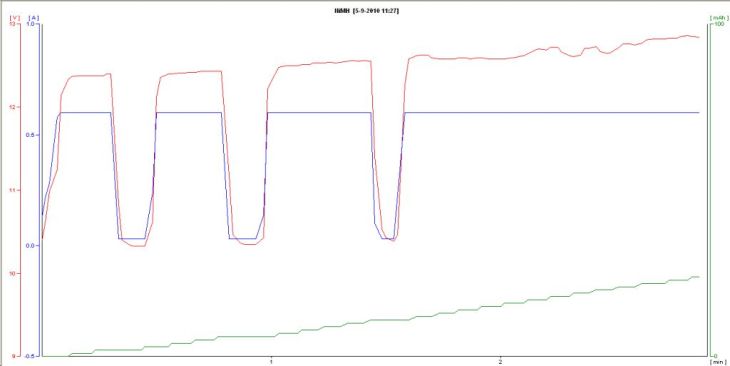

Držiak č. 1 (zlý) - založil som články, zmeral ich napätie - OK. Po pripojení na nabíjačku a sledovaní priebehu nabíjania som však postrehol zaujímavú vec - nastavil som nabíjací prúd predsa na 1A! A ako stúplo napätie pri nabíjaní prúdom len 0,6A! Jednoducho čosi asi nie je v poriadku.

Teda STOP, dal som druhý držiak.

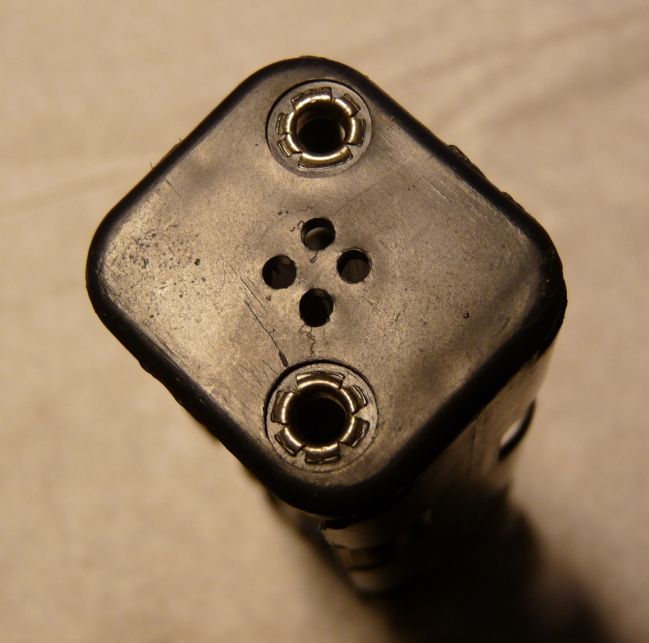

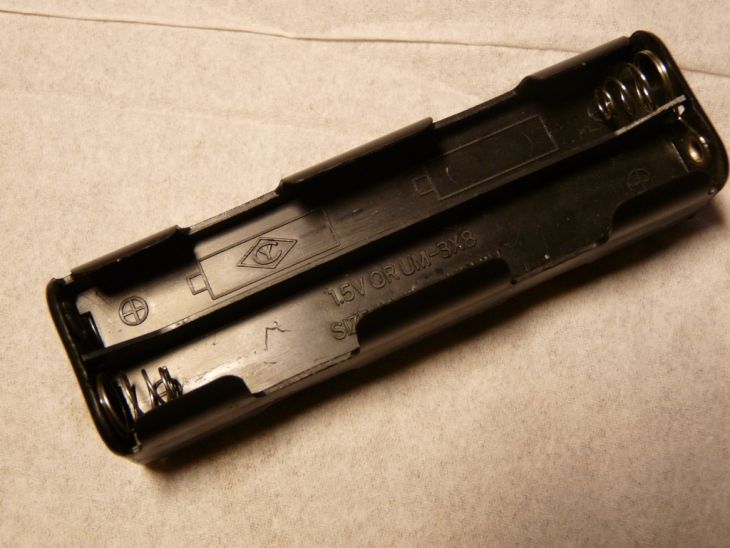

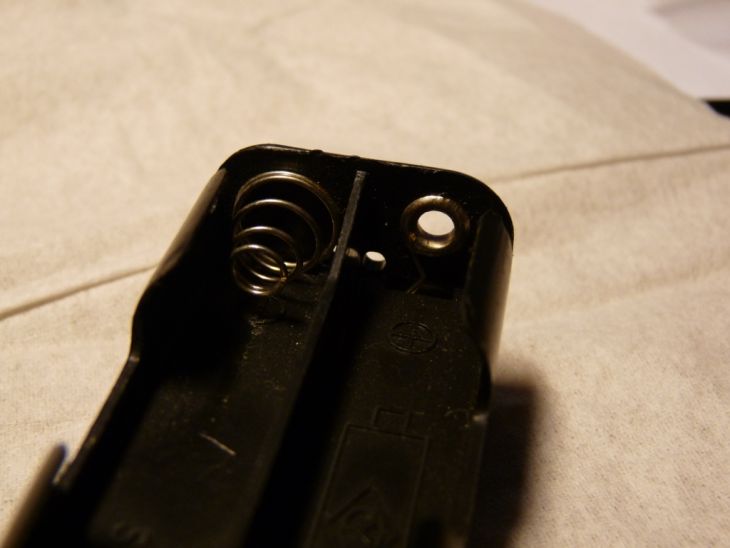

Držiak č. 2 (dobrý). Tu je všetko OK. Jednoznačný rozdiel. Daný je samozrejme prechodovým odporom kontaktov resp. skôr ich vzájomného prepojenia nitovaním či ako nazvať ten technologický zázrak, ktorí dokážu niektoré firmy vyrábať.

Myslím, že z grafov je to naprosto jednoznačné. Podotýkam, že bežným meraním (napätie sady) nezistíme nič. Leda tak pri nejakej slušnej zátaži by nás napadlo, prečo je napätie také malé.

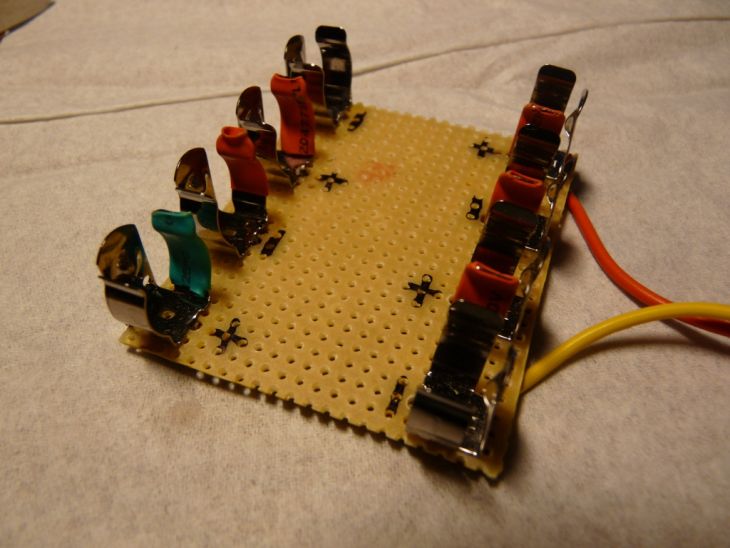

Ja osobne odporúčam, pokiaľ má niekto potrebu nabíjať takto jednotlivé články či sadu z nich podobným držiakom:

Komentáre: 5

.:. janci | mail

mal som taký istý problem:jednoduchá úprava,precínovať pružnky a klipy Alfa cínom a je to OK!!

Odpoveď | 2010-09-16 11:02:55

.:. Boris Oravec | mail

Mám podobný držiak a tiež používam články Enelop vo vysielači KDS (veľmi sa podobá HK) a funguje to OK.
Môj vysielač nemá diódu, takže nabíjam priamo vo vysielači.
Niekedy je problém u týchto držiakov trenie medzi bočnicami pridržujúcimi články z boku. Je tak veľké, že bráni prítlačnej pružine dotlačiť články na kontakty.
Ten môj držiak funguje spoľahlivo, ale to nemusí byť u každého kusu pravda.
Nabíjam nabíjačkou AKKUMATIK - ak by bol záujem, môžem predstaviť.

Odpoveď | 2011-05-01 22:02:42

.:. Janko O

Boris,
samozrejme, že záujem by bol.
Takže zopár riadkov textu, zopár fotografií a ak nám to pošlete na rcmodely@cevaro.sk alebo janko@cevaro.sk , tak to radi zverejníme ako váš článok.

Odpoveď | 2011-05-03 07:01:38

.:. Boris O | mail

Všetko o nabíjači je na tejto stránke:
odkaz

Odpoveď | 2016-11-19 16:33:59

.:. Pavel | mail

Janci-- tvoja rada by aj bola aj ma to napadlo,ale ak tam nedáte alfa cín /topí sa pri nízkej teplote/ stane sa ti to , že sa uloženie kontaktov začne v plaste roztápať čím sa stane celý držiak nefunkčný-osobná skusenosť. |-/

Odpoveď | 2012-09-28 18:59:08
