Stavba jednoduchých krídiel s krídielkami z (ne)tradičných hmôt

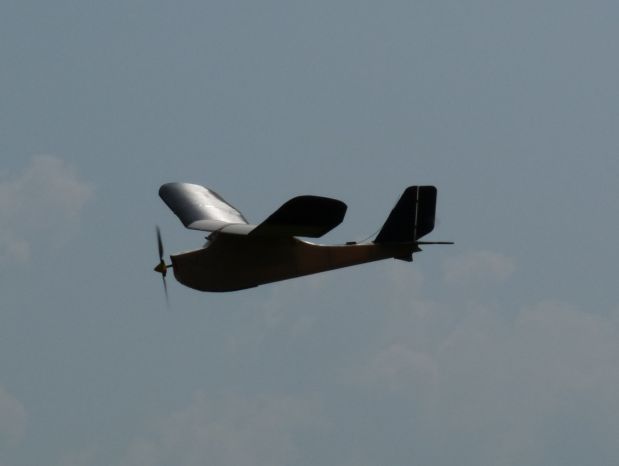

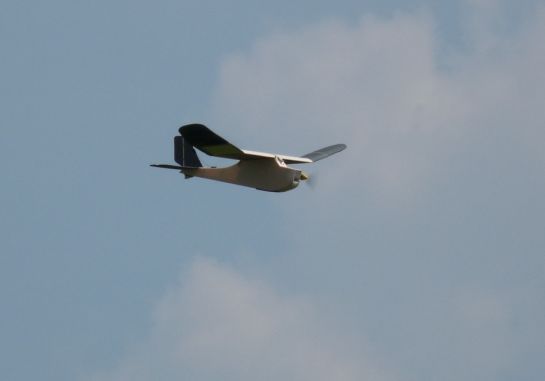

Pre syna som svojho času na prvé živé zoznámenie sa s kniplami RC súpravy (mimo simulátorov) postavil podľa podkladov p. Fabiána nenáročný model Junior.

autor: Vladimír Perešíni

pridal: mior

Je to nesmierne vďačné lietadielko, ktoré umožní aj úplnému začiatočníkovi celkom rýchlo zvládnuť pilotáž. Už po pár hodinách pilotáže ho ovládal celkom skvelo, preto sme trochu začali aj experimentovať. Najskôr s pohonom, tam sme zamenili pôvodný motor DC 400 s prevodovkou za striedavý z komba z HC. Tam sme ešte vymenili vrtuľu - za náhradnú k modelu ASW28 od Pelikána.

Nuž a tak sa lety predĺžili z pôvodných štyroch minút na takmer 24. Čo malo však neblahý vplyv. Proste lietanie sa stalo pomaly nudným. Tak som v snahe sťažiť synovi pilotovanie začal stavať nové krídla - bez vzopätia, s krídielkami. Prikladám foto dokumentáciu z priebehu stavby, aby som pomohol ďalším začiatočníkom. Veď stavba je na rozdiel od klasických konštrukčných krídiel naprosto jednoduchá - dá sa to zvládnuť v podstate za víkend, aj to s prestávkami, kým dostatočne zaschne Purex, ktorým je to celé lepené.

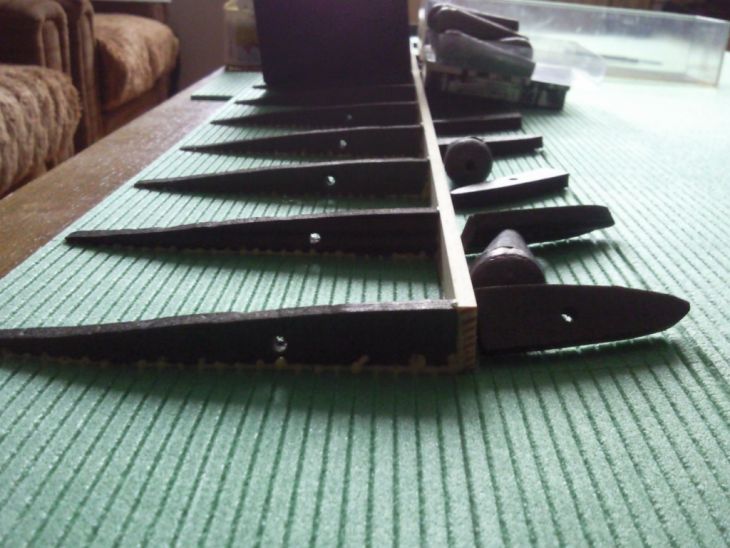

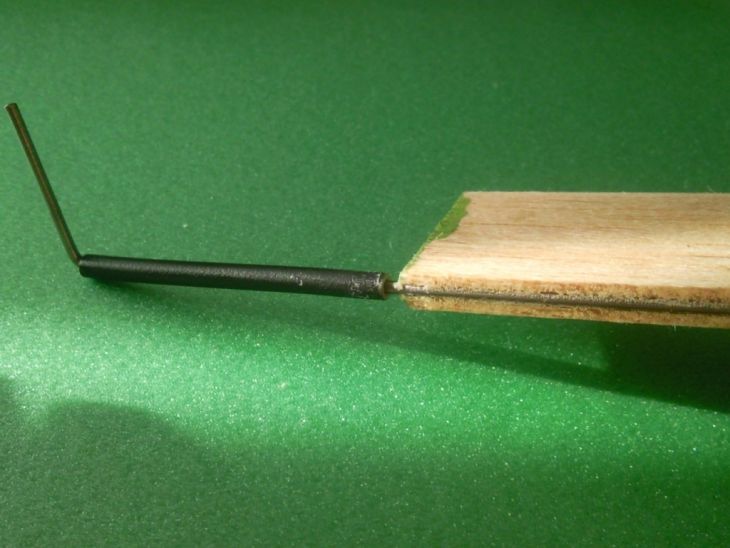

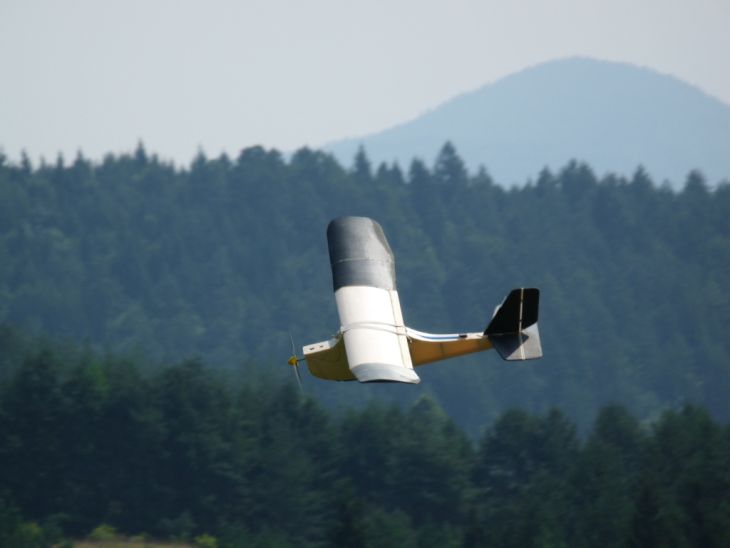

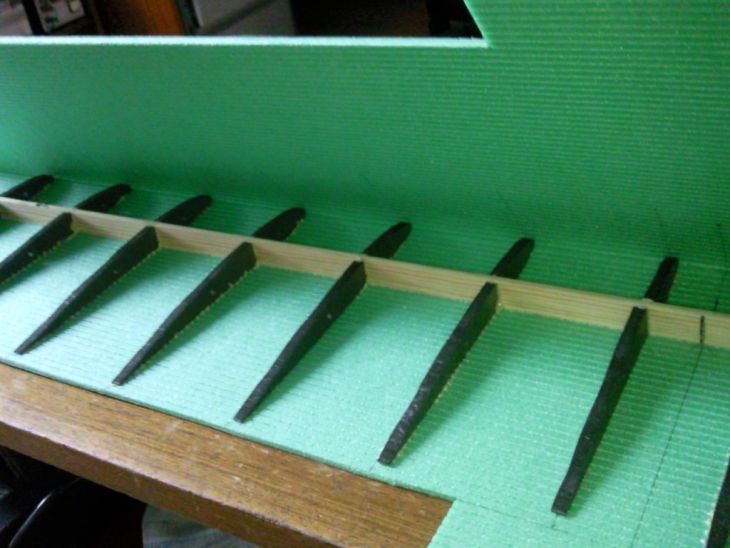

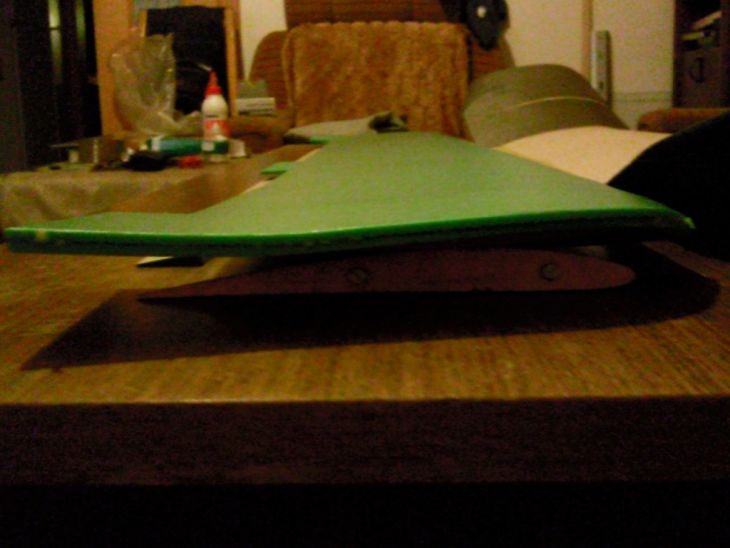

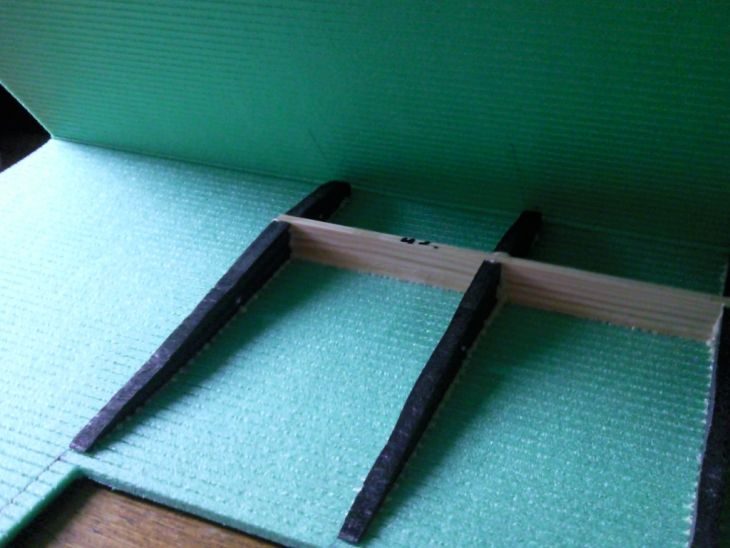

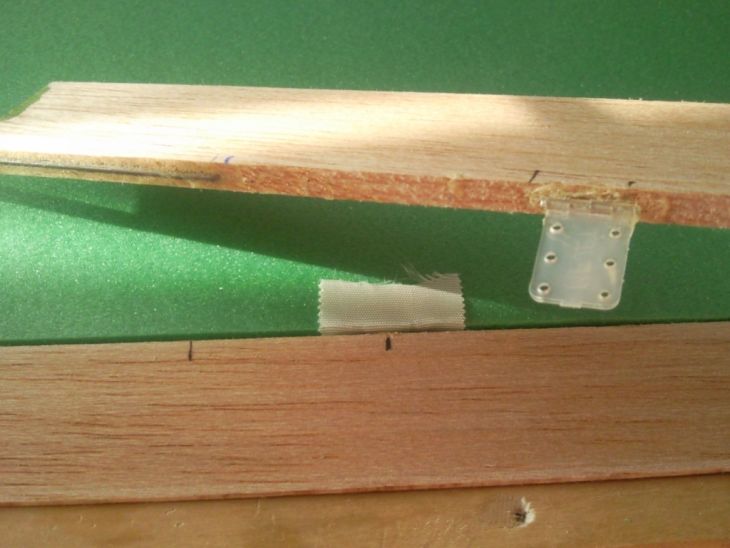

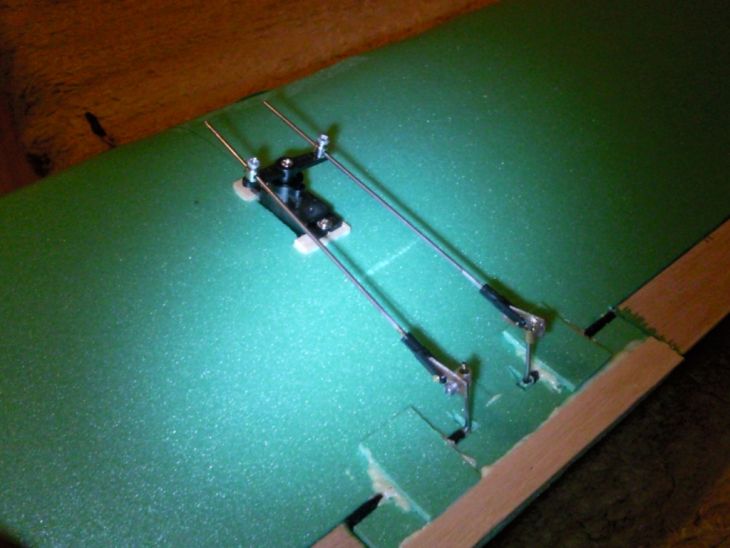

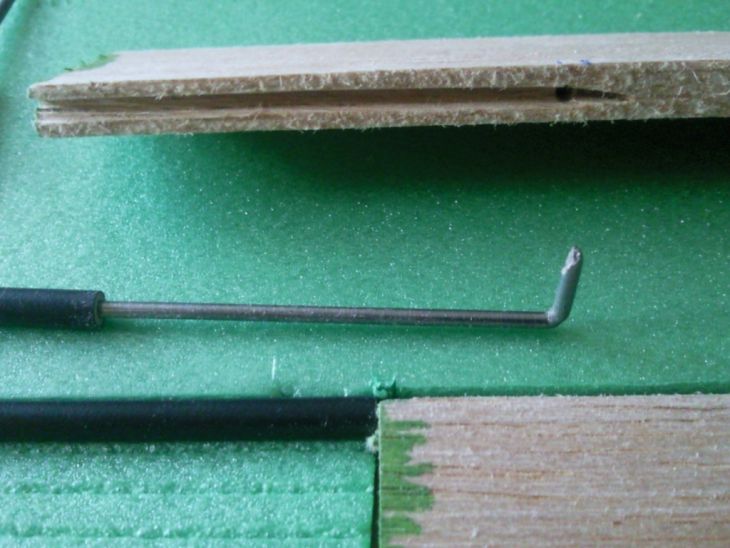

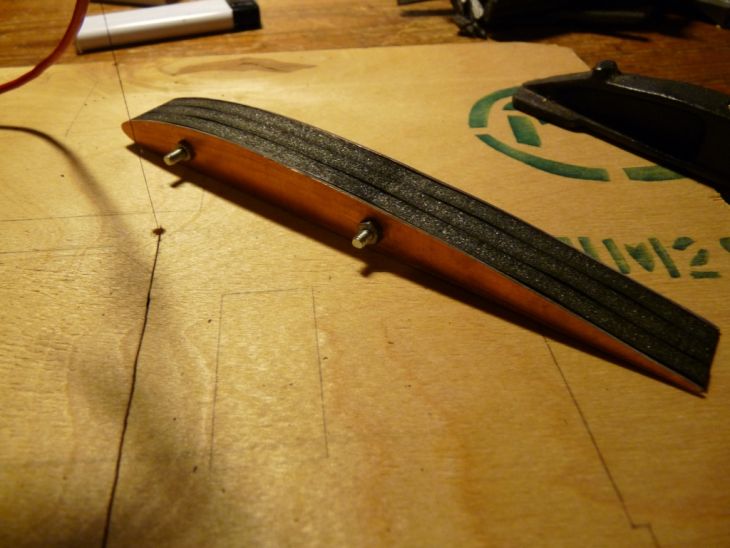

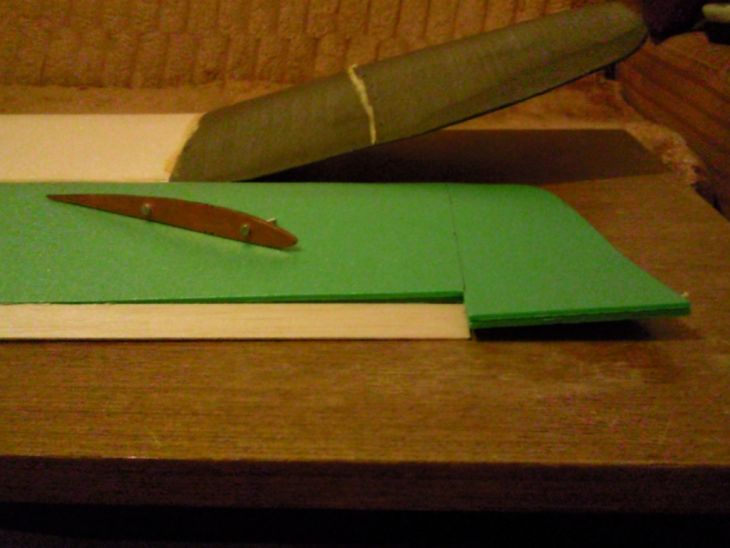

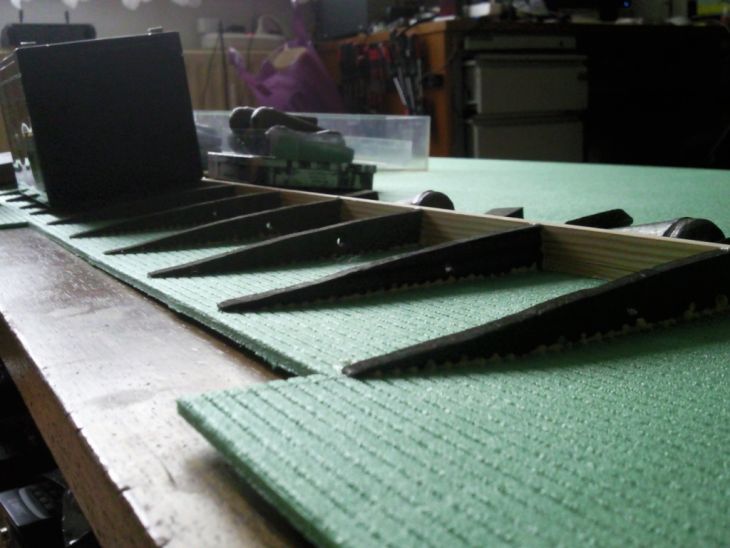

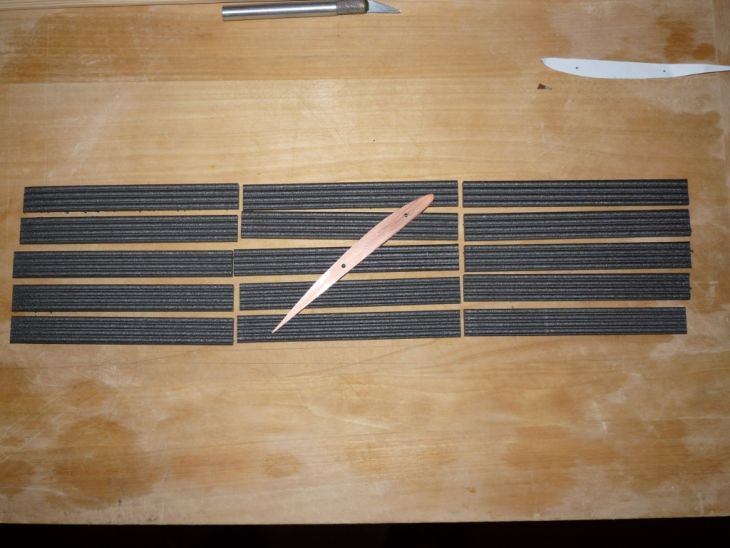

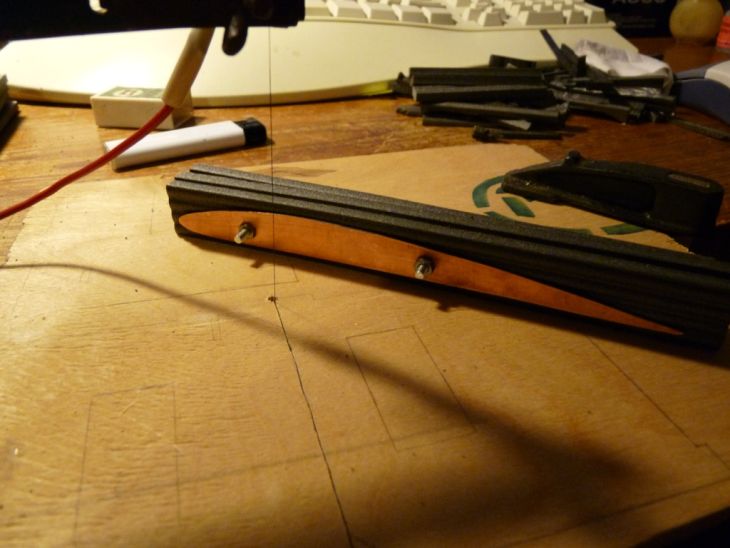

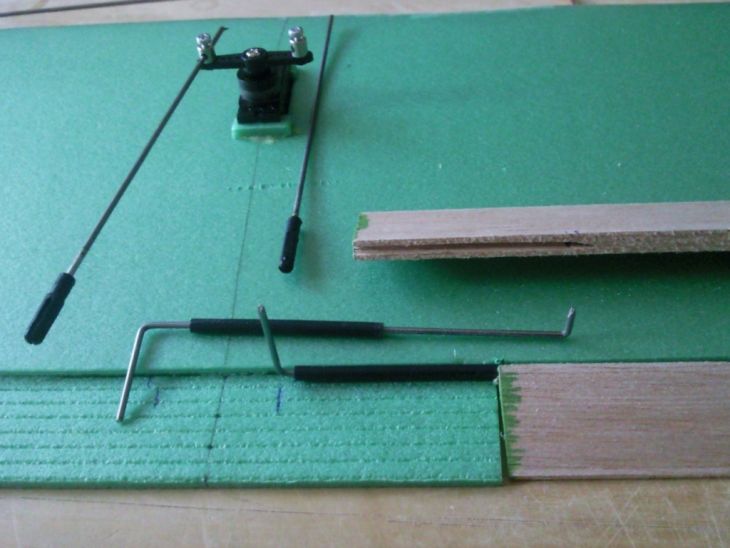

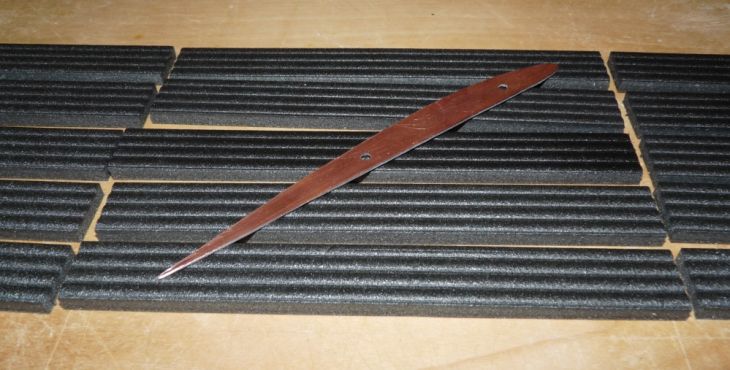

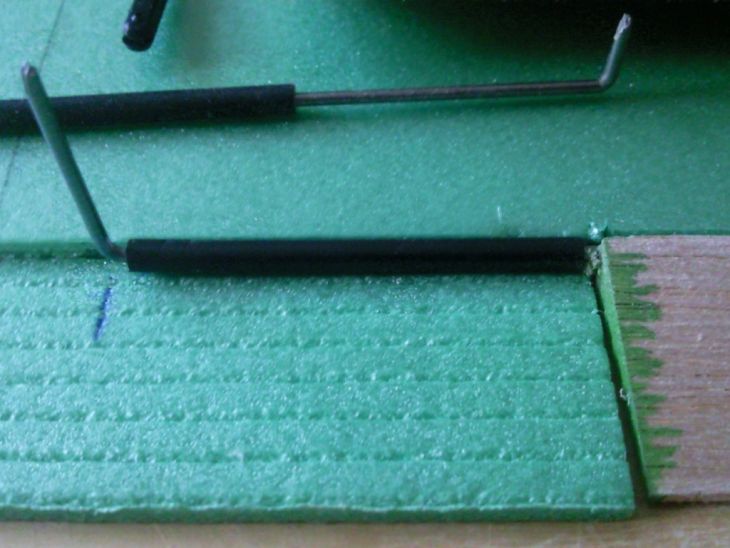

Základom je materiál kúpený v predajni podlahových dosák, videl som ho ale aj napr. v Baumaxe. Na stavbu je použitý materiál s hrúbkou 3mm (zelený) a 6mm (čierny). Ako vidno na obrázkoch, postup jednoduchý - vyrezanie profilov, ich prilepenie k nosníku na jeden kus 3mm materiálu. Ten som vpredu natupo preliačil nožnicami, aby vznikla drážka, v ktorej sa "poťah" vpredu na nábežke prehol na vrchnú stranu.Prilepiť navrchu a je hotovo. Ja som to však trošku skomplikoval už od začiatku tak, že som nadvihol odtokovky na koncoch kridiel, aby vznikli negativy pre lepšie vlastnosti krídla. Postup zhotovenia a pripojenia krídielok je myslím jasný z obrázkov. V Zolnej sme to hneď aj vyskúšali - lietanie sa stalo "adrenalínovejším" a tak splnilo účel. Dokonca tak, že po treťom krátkom lete musíme opravovať "čumák"... Nuž čo, nabudúce zmenšíme výchylky.

Ešte niekoľko fotiek, ktoré napovedia viac:








<Staršie | tento článok | Novšie>

Napísané: 25. 9. 2021, 08:07 | Prečítané: 16173x | Kategórie: Stavba modelov | Napísal: admin |
Komentáre: 14
.:. Jack | mail
Našiel som podobnú konštrukciu na rcgroup.
Na stole mám rozpracovaný micro-Cessna 182 s rozpätím len 60 cm. Z dosiek hr. 3 mm z extrudovaného PS som zlepil aj trup, SOP a VOP.
Ešte nainštalovať motorizáciu.
Odpoveď | 2010-09-10 12:50:59
Pre doplnenie uvediem este techn. udaje: rozpatie 1050mm, hlbka kridla 200mm, vaha 140gr aj so servom.
Odpoveď | 2010-09-10 19:30:39
no konečne super članok,ktory ma hned zaujal,je to z mojej kategorie modelov.je to VYBORNY članok.s pozdravom Brano z LM.
Odpoveď | 2010-09-10 20:51:38
Perfektný článok,super nápad na perfektnej stránke.Som tu iba občas,lebo robím vonku a tam nemám zatial net,ale je to dobrý nápad pre ľudí,ktorý chcú juniorov za lacno naučiť lietať.Veľa krásnych letov.Ondro.
Odpoveď | 2010-09-11 00:11:20
.:. bohdan
trocha mi nesedí názov článku.. depron, EP a podobné materiály su už dávno tradičné materiály ...
Odpoveď | 2010-09-11 08:09:17
.:. Janko O
Ahoj Bohdan,
toto keby si povedal niektorým "pravoverným", tak by ťa chceli ukameňovať, ako tú nešťastnú Iránčanku.
Odpoveď | 2010-09-11 08:54:50
.:. mior | mail
Okej, názov som teda upravil....:-)
Odpoveď | 2010-09-11 23:35:48
Ahojte , tu davam link kde je mnostvo planov na epp modely aj na spalovacie benzinove motory :

odkaz
Odpoveď | 2010-09-12 17:43:15
.:. diosko
Pridávam aj ja link ( odkaz ) na stránku s "pár" plánikmi ;-)
Odpoveď | 2012-08-31 11:20:43
.:. M&M
Odpoveď | 2012-09-06 00:53:46
Kde by sa dal zohnať plán?:-D
Odpoveď | 2011-01-18 21:42:46
.:. Ďusi | www
Plán na Juniora aj na stavbu krídiel (vrátane krídelkového) nájdeš na mojom webe www.webservis.sk/modelweb
Som rád, že tento môj model robí toľko radosti a že pomohol naučiť sa lietať toľkým ľuďom na Slovensku.
Odpoveď | 2012-02-26 14:14:04
Ja som takto nejako staval krídlo o rozpätí 1600 mm a dokumentoval stavbu fotografiami v tomto vlákne:

odkaz

(pod prezývkou "fasciman").
Odpoveď | 2012-09-08 09:31:40
.:. Ďusi | www
Len info, že web je presunutý na novú adresu. Vrátane downlaod plánu a stavebného postupu Juniora s fotografiami.
Odpoveď | 2014-11-24 23:08:13
