Vplyv dlhých prívodných káblov od zdroja na napájanie prijímača

Pred časom na jednom modelárskom fóre akýsi modelár položil túto otázku:

"Jak mohou být dlouhé kabely od přijímačovek do přijímače? Potřebuju je posunout o cca 50 cm. Je v tom nějaký problém?"

Dostal (podľa nás) v podstate správnu odpoveď, niečo v zmysle: "Dej tam filtrační kondík."

Ale na záver jeden notorický "diskutér" celú tému spochybnil otázkou: "Proč?" Len tak, bez vysvetlenia, bez zdôvodnenia a bez čoby len náznaku akéhokoľvek alternatívneho riešenia. Tým vlákno skončilo.

My sa tu pokúsime priniesť naše: Preto!

autor: Janko O.




Podobnú tému sme už riešili v článkoch "Vplyv dlhých prívodných káblov na činnosť serv" a "Na pol ceste k Power Boxu". Vtedy sa skôr jednalo o dlhé káble k servám a dnes riešime dlhé káble ku zdroju, ale riešenie je prekvapivo podobné.

A aby to nebolo len plané teoretizovanie, tak sme realizovali niekoľko meraní.

Ako zdroj palubného systému sme raz použili spínaný BEC a potom NiCd batériu (štvorčlánok).

Ako prijímač nám poslúžil FrSky D8R a v "pokusnom" vysielači Turnigy TGY 9X bol zasunutý vysielací modul FrSky DJT.

Prívodné káble od zdroja k RC prijímaču boli dlhé asi 80 cm, čo tak zhruba mohlo zodpovedať situácii, ktorú navodil hore spomínaný tázateľ.

Do RC prijímača do kanálu plynu bolo zapojené rýchle  (high speed) digitálne servo HexTronik HX12K.

Na RC vysielači sme dali páku plynu naplno a vypínačom "Throttle Cut" sme plyn v okamihu stiahli.

Išlo nám o to, aby sa servo maximálnou rýchlosťou rozbehlo (a potom aj prudko zastavilo) striedavo jedným a potom samozrejme aj opačným smerom.

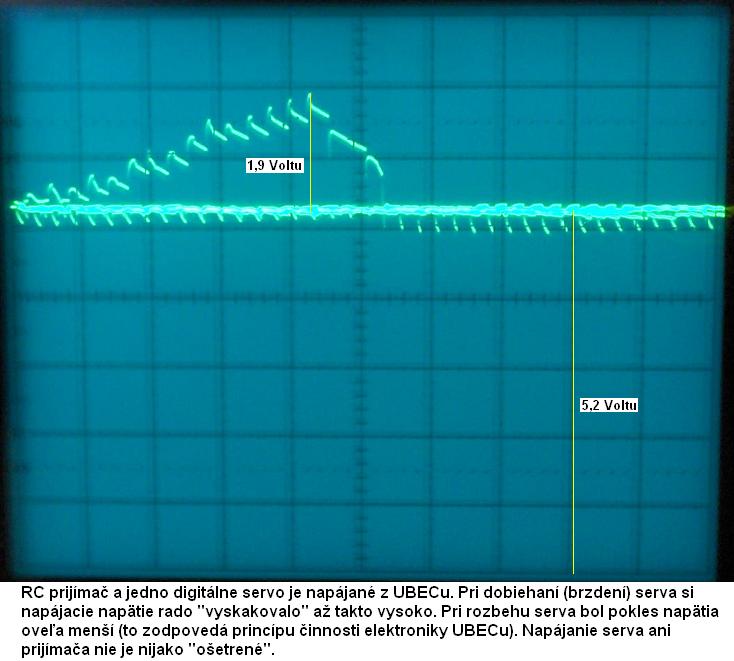

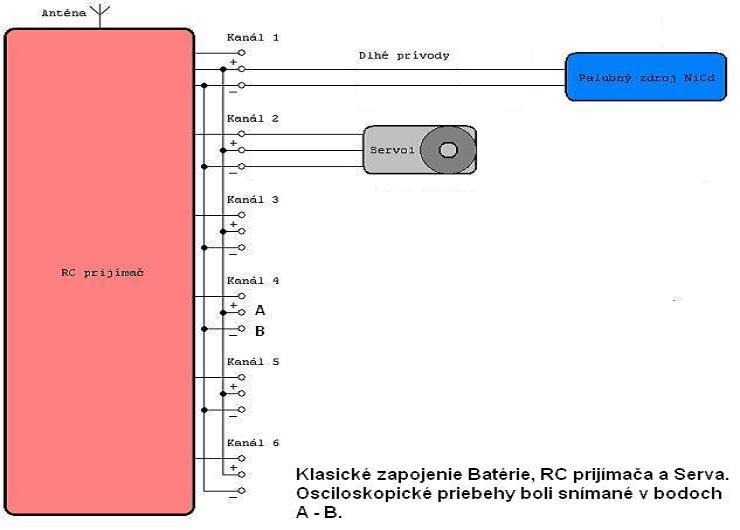

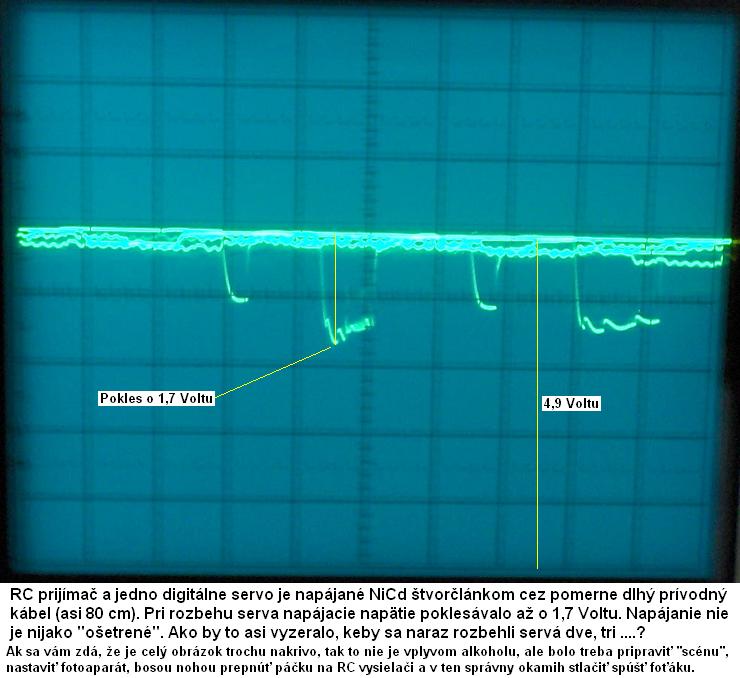

Osciloskop sme pripojili na konektor napájania RC prijímača a sledovali sme, čo sa bude diať s napájacím napätím, keď sa servo bude prudko rozbiehať a aj prudko zastavovať striedavo na jednu a potom na druhú stranu.

Nemá zmysel pokračovať v rozsiahlych "litániách", obrázky majú komentár a napovedia viac, ako tisíc slov.

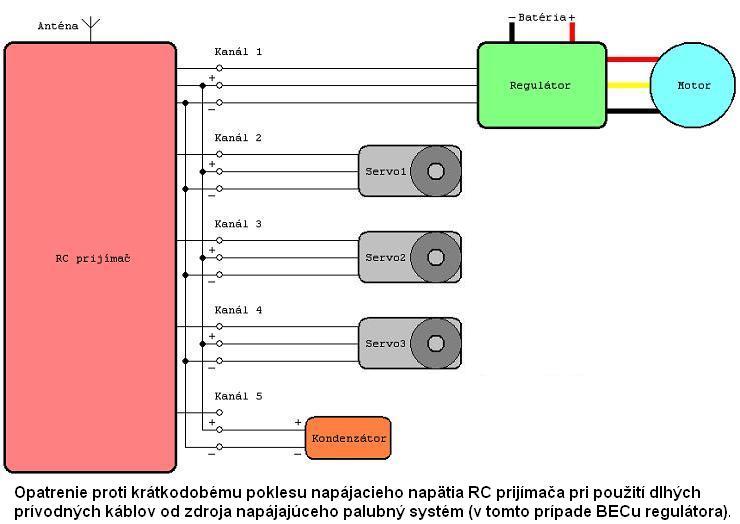

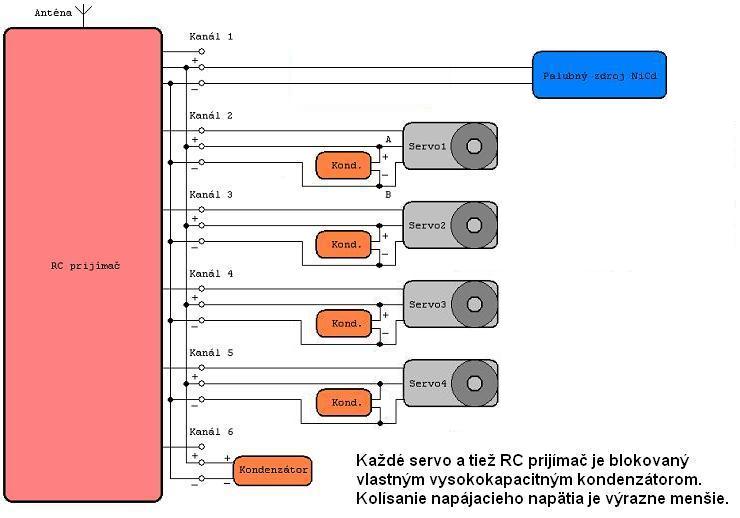

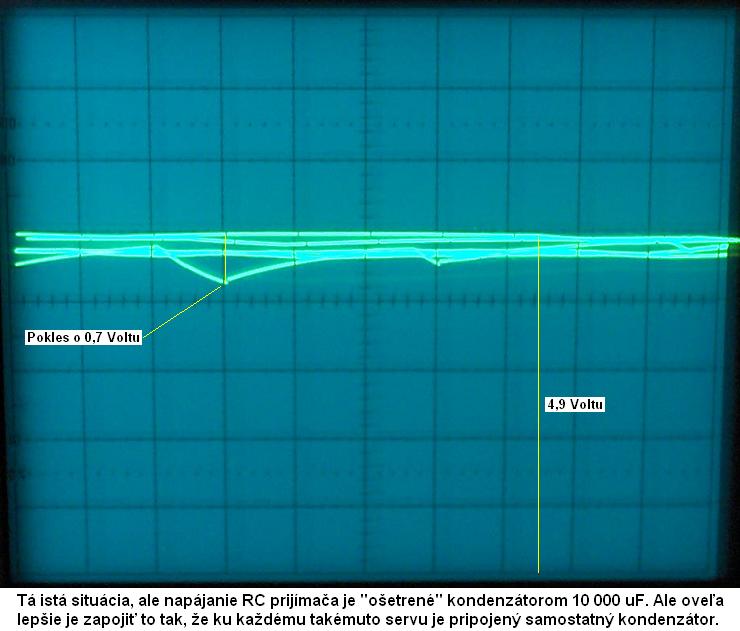

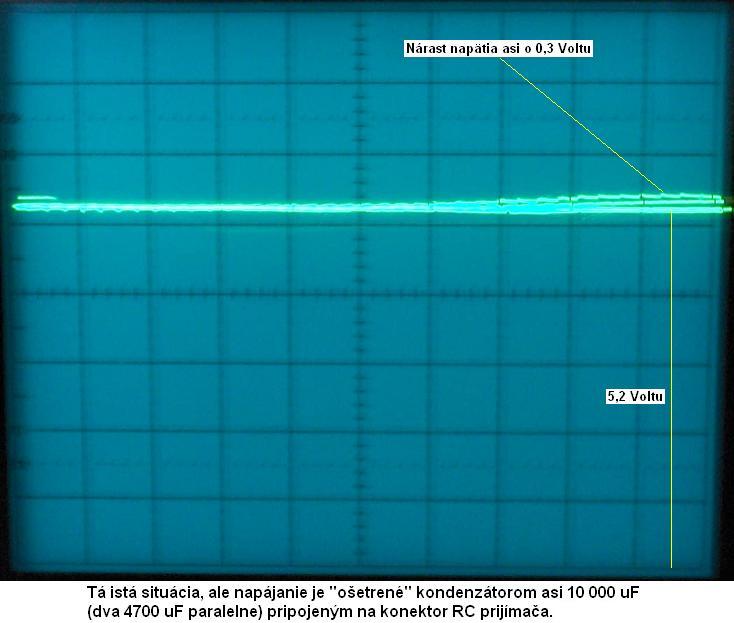

Riešenie môže byť veľmi jednoduché a dostačujúce, alebo ešte stále pomerne jednoduché, ale oveľa lepšie.

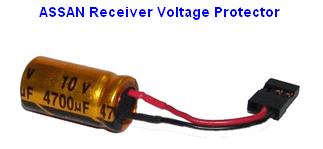

Hodnota kondenzátorov nie je presne vymedzená, ale na základe meraní a skúseností, menej ako 1000 uF nemá výrazný efekt. Napätie samozrejme stačí 6,3 Voltu (kvôli rozmerom). Klasické (analogové) servá sú trochu "ohľaduplnejšie", takže čo najbližšie ku každému servu napr. 2200 uF by malo vyhovovať, k digitálnym servám až 4700 uF. Nie sú nutné Low ESR: rozdiely voči bežným "elektrolytom" sa nám v tomto zapojení nepodarilo jednoznačne odhaliť. Možno (skôr pre kľud svedomia) ten kondenzátor, čo je zapojený priamo na napájanie RC prijímača, nech je Low ESR. Mohlo by stačiť aj 470 uF, za predpokladu, že pri (skoro) každom serve bude kondenzátor hodnoty, aká je spomínaná v úvode tohoto odstavca.


Súvisiace články:

Vplyv dlhých prívodných káblov na činnosť serv

Tak toto si (Jožko) rozhodne prečítaj

Na pol ceste k Power Boxu - 2. časť

Na pol ceste k Power Boxu - 1.časť


<Staršie | tento článok | Novšie>

Napísané: 19. 9. 2021, 08:15 | Prečítané: 11234x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 2
Super clanok. Akurat bojujem s kridlom kde budu 4 serva a tak planujem tam dat ku kazdemu servu kondenzator. Isiel som kupit 4700uF /16V a prisiel mi strasne velky, tak som kupil 2200uF/16V i ten je velky ale o cosi mensi. Stale mi pride velky ale snad sa mi mesti do kridla. Niekde davnejsie som videl u vas clanok s odfotenym kridlom osadenym kondenzatormi, len to za pana neviem najst. Neviete, ktory to bol clanok?
A ak som spravne celu diskusiu vo viacerych clankoch pochopil tak k servam dat 4700uF kondiky a do primaca 470uF. Je to spravna uvaha?
moc dakujem rado
Odpoveď | 2017-01-13 08:16:50
.:. J O.
- Kondenzátory na 16V sú veľké.
Ale paralelne k servám, ktoré sú napájané 5 - 6 Voltami, stačia aj kondenzátory na 6V (v najhoršom na 10V).
- Myslíš tento článok?: odkaz
- Správna úvaha.
Odpoveď | 2017-01-13 15:14:46
