Modelárske konektory – prúd & ohrev
Pri kalibrácii som si všimol, že “tie konektory sú nejaké teplé”.
A tak som sa rozhodol to zmerať…
autor: Ddano007
pripravil: Janko O.
Toto meranie vzniklo vlastne ako vedľajší produkt inej činnosti – kalibrácie senzorov prúdu CS60A.
Odkaz na pôvodný článok Modelárske konektory – prúd & ohrev na Danovej web-stránke.
Treba povedať hneď na začiatok, že toto meranie si nerobí nárok na absolútnu objektívnosť z dvoch dôvodov:
1. teplotu som meral bezkontaktným IR teplomerom Turnigy, ktorý nemá žiadny kalibračný certifikát …
2. na prepojenie jednotlivých komponentov som použil silikónové vodiče o priereze 2,5mm² . Z hľadiska použitia síce vyhovujú, ale pri použitom prúde cca 35A sa už ohrievajú a určite nejakým stupníkom prispievajú aj k ohrevu konektorov.
Takže ide len o informatívne meranie: čo sa asi tak deje pri ” určite zanedbateľnom” prúde 35A …
Technické vybavenie

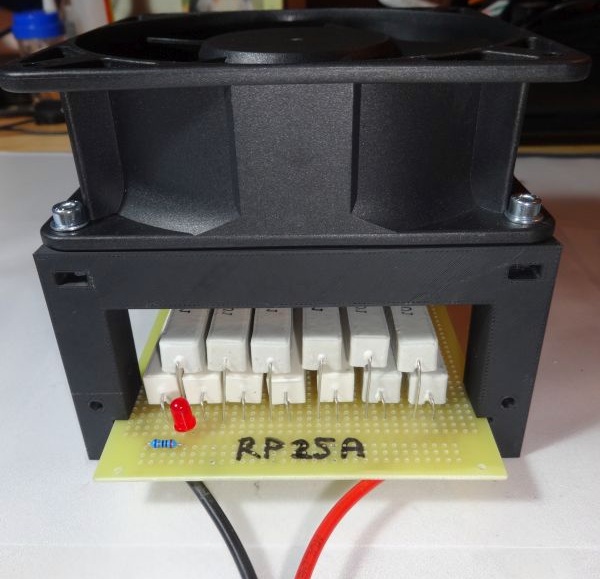

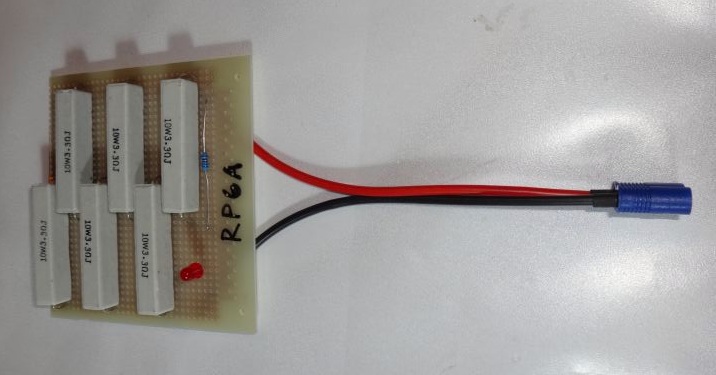

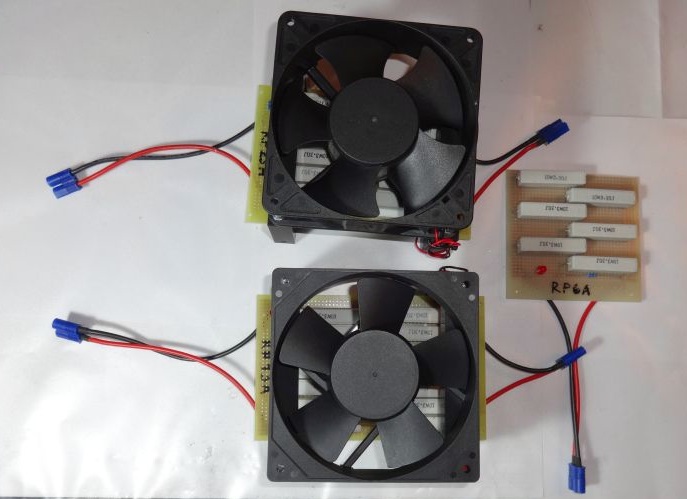

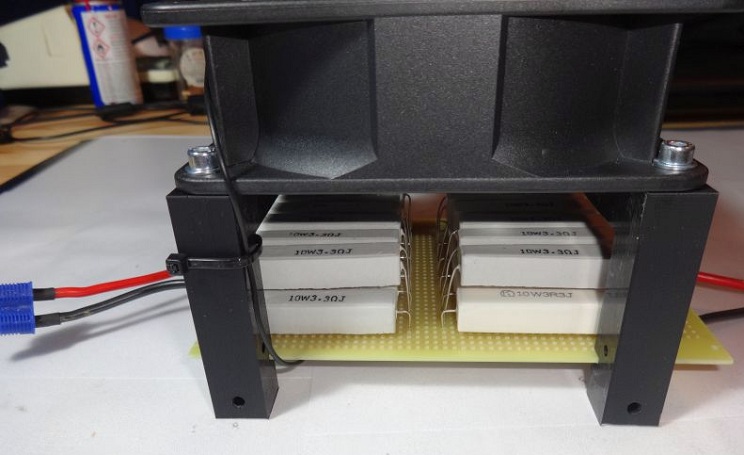

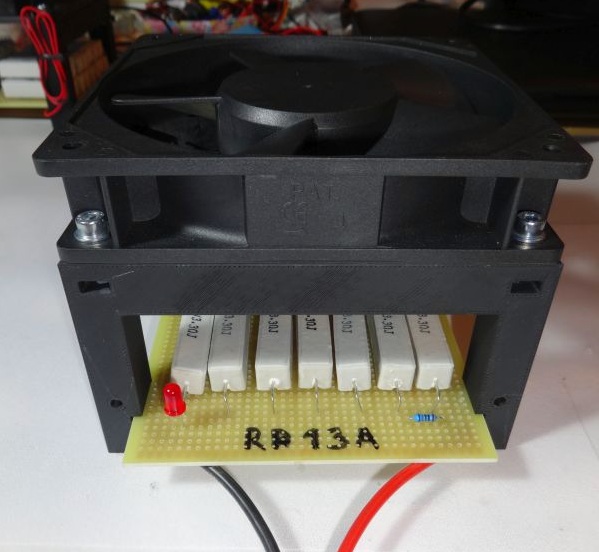

Ako odporovú záťaž som použil rezistor packy RP25A a RP13A navrhnuté pre kalibráciu prúdových snímačov CS60A, ktoré vytvárajú záťaž 25A a 13A. Šesť-ampérový RP6A, ktorý pri kalibrácii tiež používam tentoraz zostal nevyužitý. Počas merania teplota odporov na RP25A dosahovala vyše 100ºC, čo bolo aj nosom cítiť
.

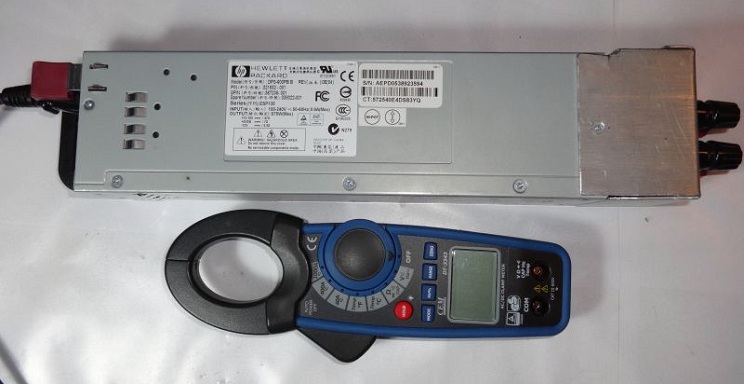

Prúd som meral kliešťovým ampérmetrom DT-3343, teplotu už spomínaným bezkontaktným teplomerom Turnigy a ako zdroj som použil osvedčený DPS-600PB, ktorý dáva 12,6V/ 47A.
Merania

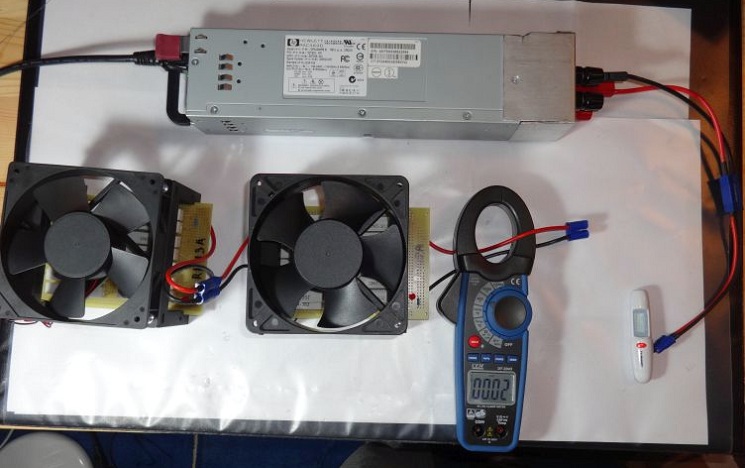

Prvotné zapojenie merania vyzeralo takto:

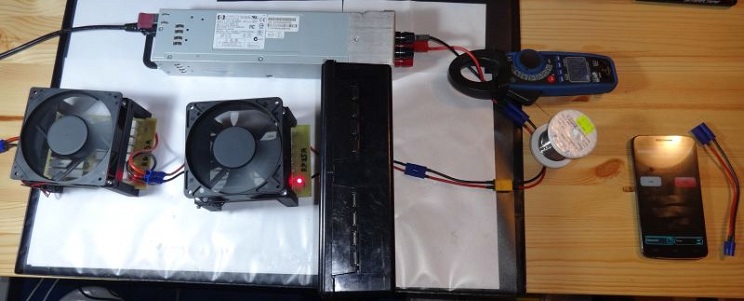

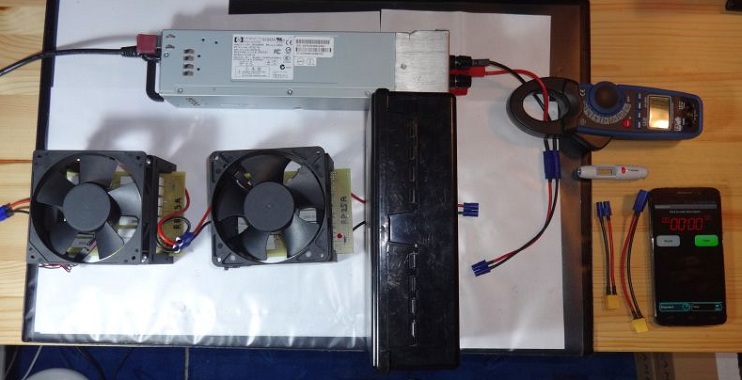

Ale keďže chladiaci ventilátor odporovej záťaže RP25A fúkal horúci vzduch aj na meraný konektor, bolo treba dať medzi RP25A a konektor prekážku. Takže výsledné meranie vyzeralo takto:
Počas prvého merania som meral súčasne konektory EC5 a EC3, počas druhého už len XT60. Každú minútu som zapisoval prúd a teploty konektorov.

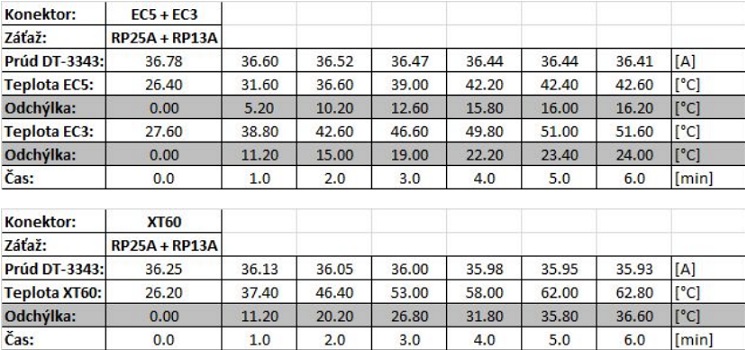

Namerané teploty
sú nasledovných tabuľkách:
Najzaujímavejší je asi riadok “Odchýlka”, kde je rozdiel teploty oproti pôvodnej teplote konektora bez záťaže. Konektor EC5 sa ohrial o 16ºC, EC3 o 24ºC a XT60 dokonca o 36ºC. Vidieť vyše 60ºC na konektore bolo pomerne adrenalínové .
Záver
Jediný objektívny – a očakávaný – záver z tohto merania je, že už aj pri – možno na prvý pohľad z modelárskeho hľadiska bežnom prúde – 35A sa silové konektory môžu výrazne zahriať. Pri rozumnej inštalácii v modeli síce bude ohrev konektorov menší, ale zase pri zväčšení prechodového odporu môže tiež stúpnuť.
V hlavnej úlohe
boli nasledovné konektory:

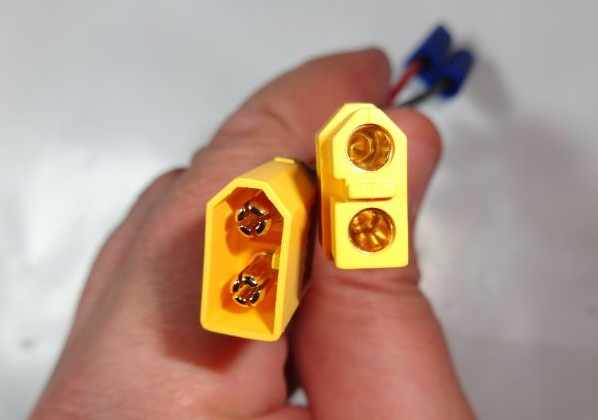

XT60

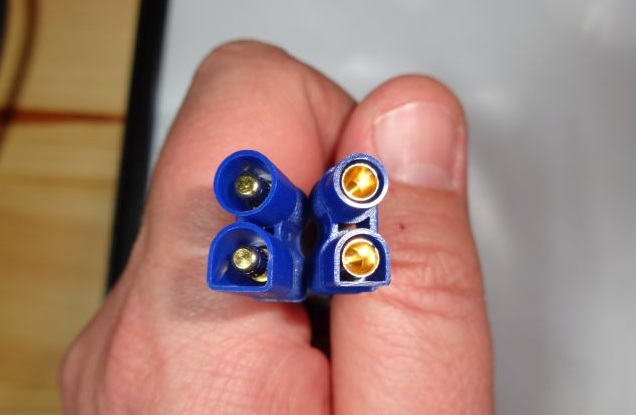

EC3

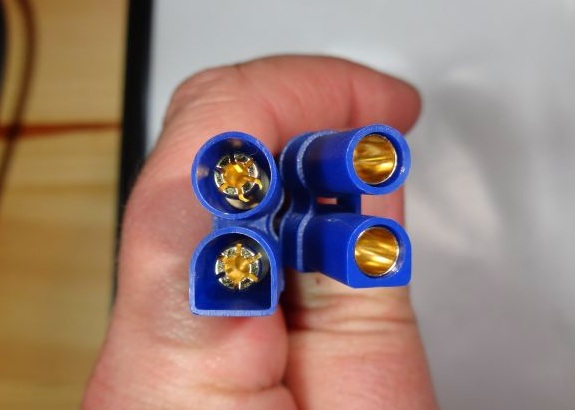

a EC5
