Zlučovač akumulátorov PB2

Tento môj naozaj jednoduchý, ale zato prospešný výtvor dávam taktiež kompletne voľne k dispozícii.

Hocikto si ho môže vyrobiť/vyrábať bez obmedzení.

Článok obsahuje plány a popisuje skúsenosti so stavbou.

autor: István Magi

preklad: Imrich Kišš

pripravil: Janko O.





Odkaz na pôvodný článok PB2 akku közösítő tervei szabadon!
na web stránke Istvána Magi

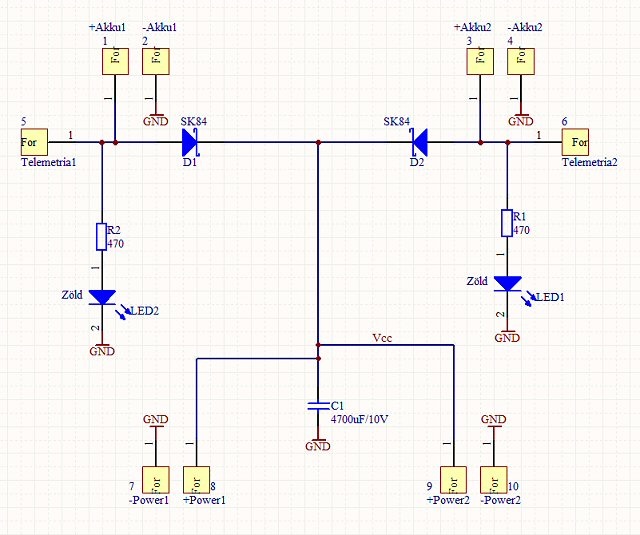

Samotné zapojenie je veľmi jednoduché. Tvoria ho 2 Schottkyho diódy, 2 odpory, 2 zelené SMD LED a jeden 4700uF elektrolytický kondenzátor.

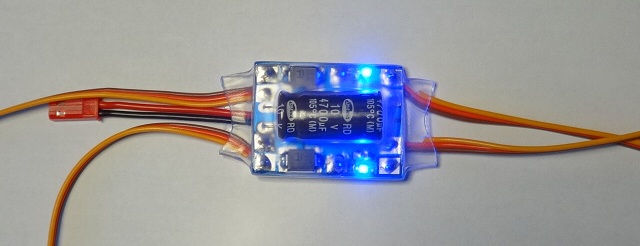

Hotový plošný spoj s prispájkovanými káblami, je dobré umiestniť do zmršťovacej bužírky. Pri vyhotovení DPS je potrebné dbať na čo najväčší prierez cestičiek, ktoré zároveň slúžia aj ako chladiace plôšky pre diódy.

PB2 schéma a DPS (PDF, Protel DXP), zoznam súčiastok, SK84 datasheet (PDF): PB2 plány.rar

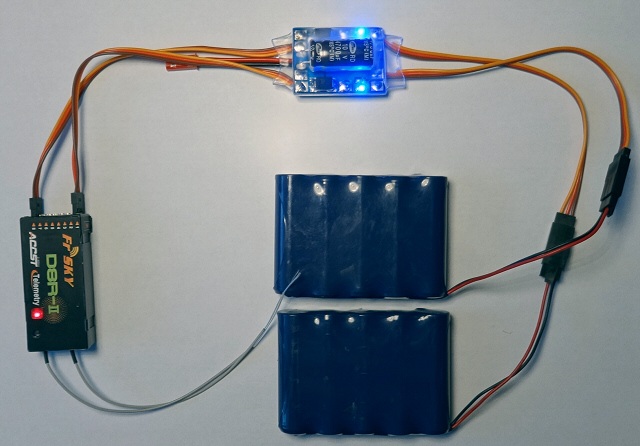

Skúsenosti so stavbou:

- Všetky súčiastky je možné objednať na eBay-i. Servokáble s istiacim konektorom a káble k telemetrii kupujem na HobbyKing-u.

- Zmršťovaciu bužírku je treba nechať trošku dlhšiu a počas zmršťovania sa musia konce sploštiť. Takto sa trošku zabezpečia aj káble proti otrasom.

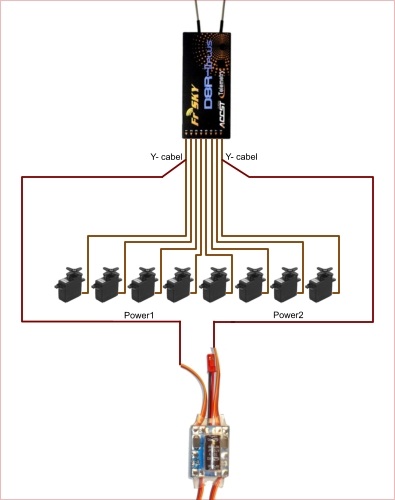

- Prijímač je dôležité napájať v dvoch bodoch, aby sa lepšie rozdelila vnútorná záťaž!

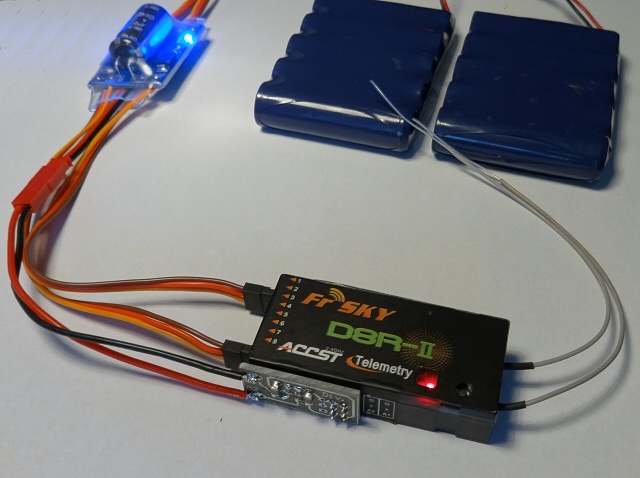

- S poistkami F1 a s napäťovým deličom FrSky prijímačov tvorí kompletný systém!

- Pre obmedzenie rušenia je dobré na prepojenie PB2 s prijímačom použiť čo najkratší kábel!













<Staršie | tento článok | Novšie>

Napísané: 21. 7. 2021, 08:21 | Prečítané: 3265x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 3
.:. jyrry | www | mail
No, a co to doplnit elektronickým vypínačem?

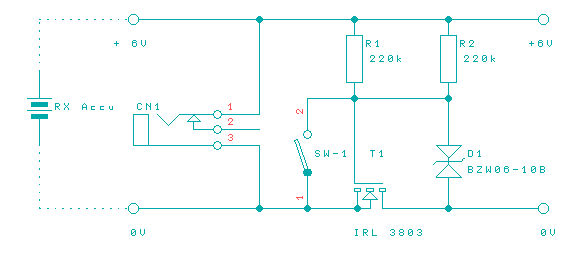

Dělal jsem kolegovi desku, 2 akumulátory, každý má svůj elektronický vypínač (MOSFET).
Odpoveď | 2020-01-13 23:37:42
.:. Soaron
Ja si myslím, že István sa snaží o to, aby boli jeho zapojenia čo najjednoduchšie a bezpečné, ako sa len dá. Ak sa Vám v tom vypínači niečo pokazí, tak idete dole.
Odpoveď | 2020-01-14 13:45:55
.:. jyrry | www
Co by se v tom elektronickém vypínači mohlo pokazit?
Je tam MOSFET, třeba 40A a spíná to pár A pro serva. Pak je tam odpor. Pro jistotu může být paralelně zdvojený. A pak je tam vypínač. Ten když se rozbije, zůstane to zapnuté.
odkaz
Odpoveď | 2020-01-15 14:14:19
