Fénix zase povstane z popola … 7. časť
Podnadpisom tejto časti by mohlo byť také zvláštne slovné spojenie, ktoré sme si sami vymysleli: základy na technologické štruktúry.
autor: Janko O.
Keďže práce na Fénixovi medzičasom pokročili a aj v súčasnosti stále pokračujú, prinášame dnes ďalší prehľad zmien, ktoré tento model od predchádzajúcej časti tejto série doznal.

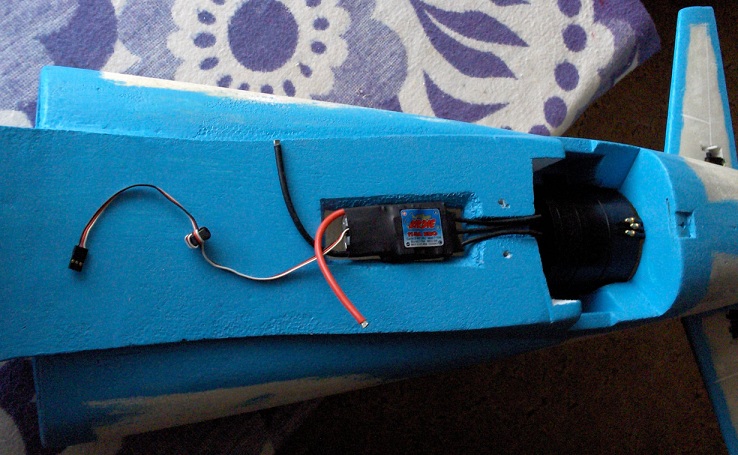

V minulej časti sme ukázali, že Fénixa bude poháňať 12-lopatkové dúchadlo, poháňané motorom, ktorý sa osvedčil už v Mirážovi. Motor bude pripojený na zodpovedajúci regulátor:
Lenže …

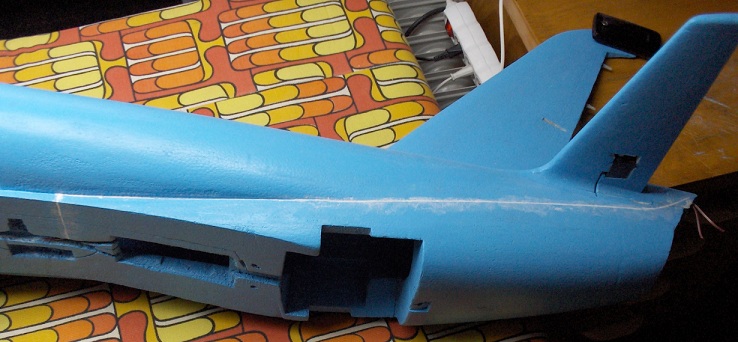

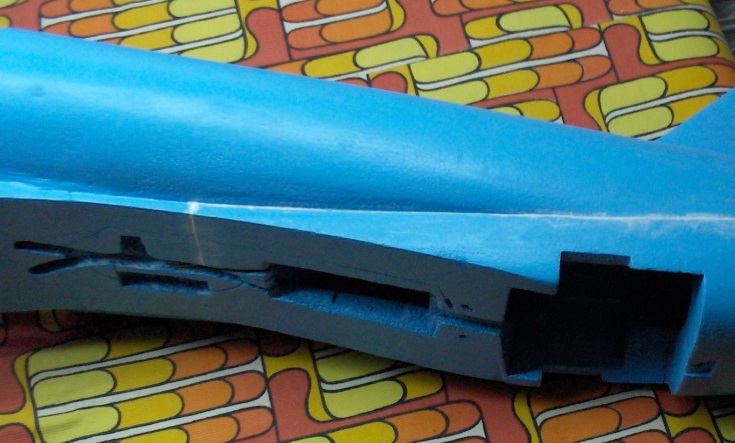

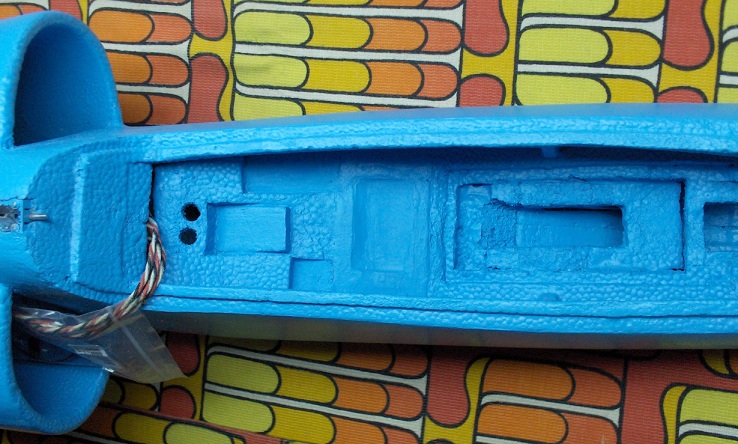

Naše modely sú po elektrickej stránke o dosť zložitejšie, ako býva v modelárskej komunite zvykom. A keďže tie „naše serepetičky a cingrlátka“ nie je v modeli kde umiestniť, tak sme sa rozhodli ich „zakopať“. A tak vznikli tzv. kanály pre (dolné) technologické štruktúry:

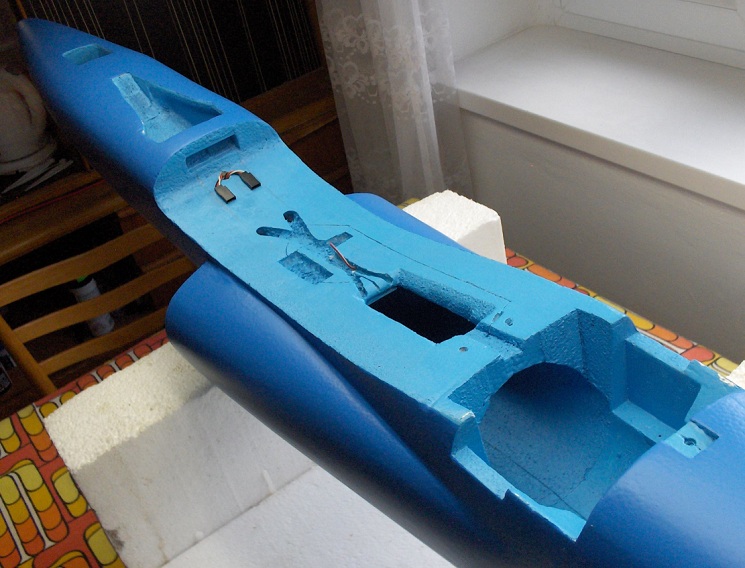

Rovnako sme pripravili lôžka - základy pre „horné technologické štruktúry“:

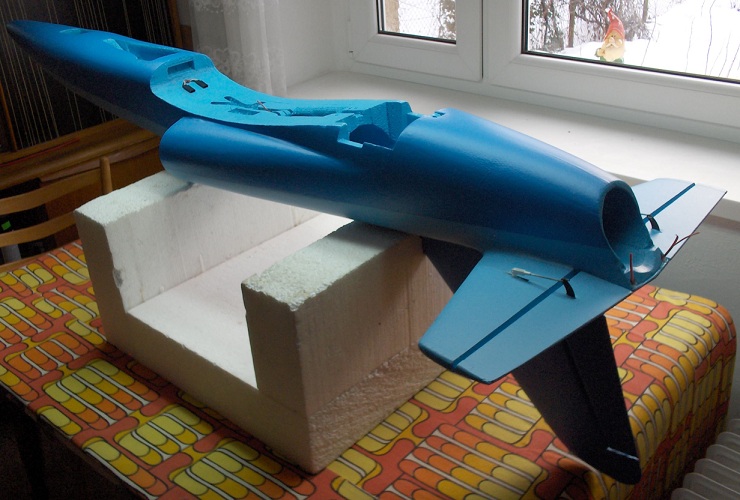

Pri prácach na „brušných“ partiách modelu sa nám osvedčil takýto stojan z polystyrénu, ktorý sme si len tak – narýchlo „zbúchali“:

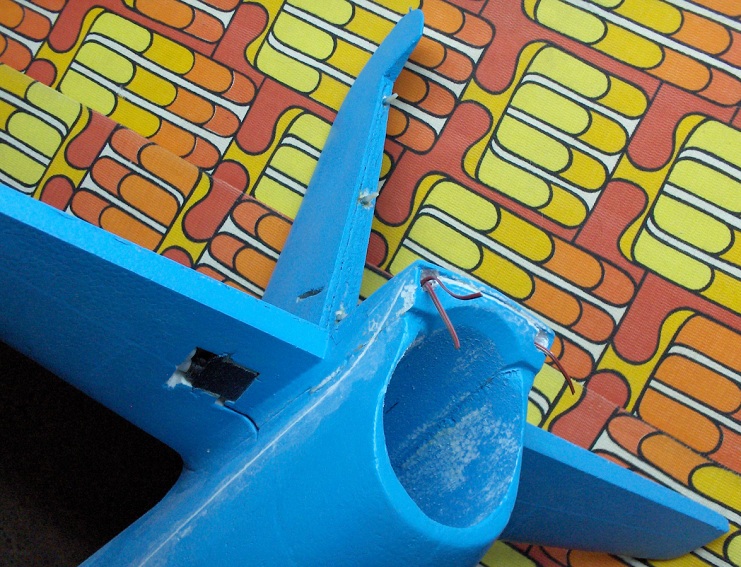

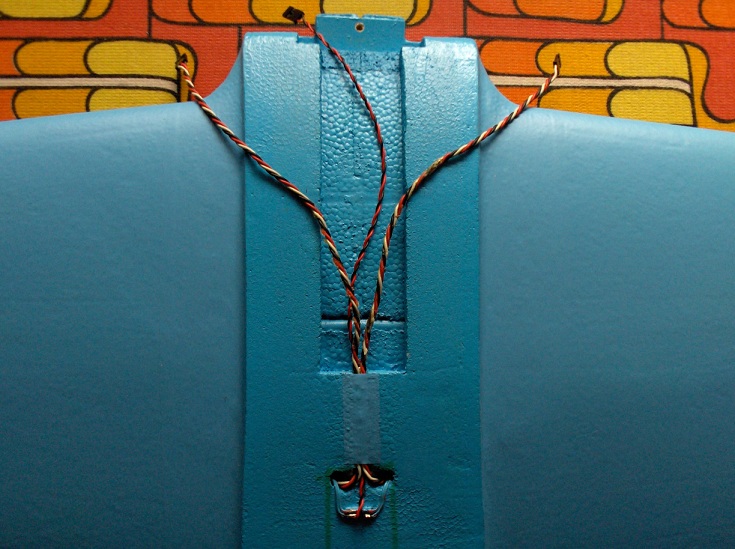

Prívody k pozičnému osvetleniu v krídlach sme spomínali v minulej (6.) časti. Prívody k pozičnému osvetleniu (žltým LEDkám) v trupe – konkrétne v jeho zadnej časti sme realizovali ešte pred potiahnutím fóliou:
Prívody k (bielym) LEDkám v prednej časti (ktorých definitívne umiestnenie zatiaľ nemáme ustálené
) budú vedené vnútrajškom trupu a tak nebolo potrebné ich nijako „zakopávať“.
Tvrdým orieškom bolo vyriešenie rozoberateľného prepojenia elektroniky v krídlach (servá a pozičné osvetlenie) s hlavnou časťou palubnej inštalácie v trupe. Nemenej závažným problémom bol predpokladaný spôsob kompletácie tohto dosť veľkého modelu v „poľných“ podmienkach. Aj toto bol významný popud k realizácii už spomínaného stojanu: naň sa „hore bruchom“ položí trup Fénixa. Potom sa pod uhlom asi 45 stupňov priložia k trupu krídla a ich (voľné) káble:

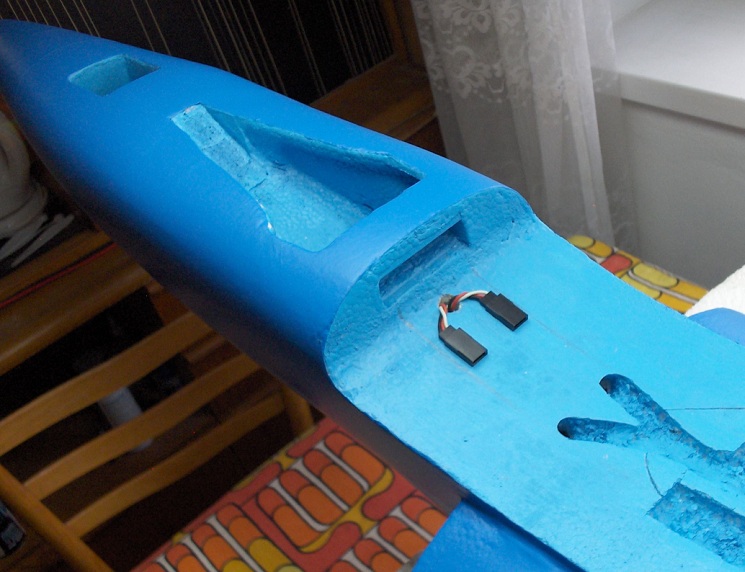

sa zasunú do protikusov, prilepených v trupe:
Krídla sa zasunú do zodpovedajúcich výrezov v trupe a tromi skrutkami sa upevnia. Bez polystyrénového stojanu by bola kompletácia modelu pre jedného modelára prakticky nezvládnuteľná (bez nebezpečenstva poškodenia modelu pri manipulácii).

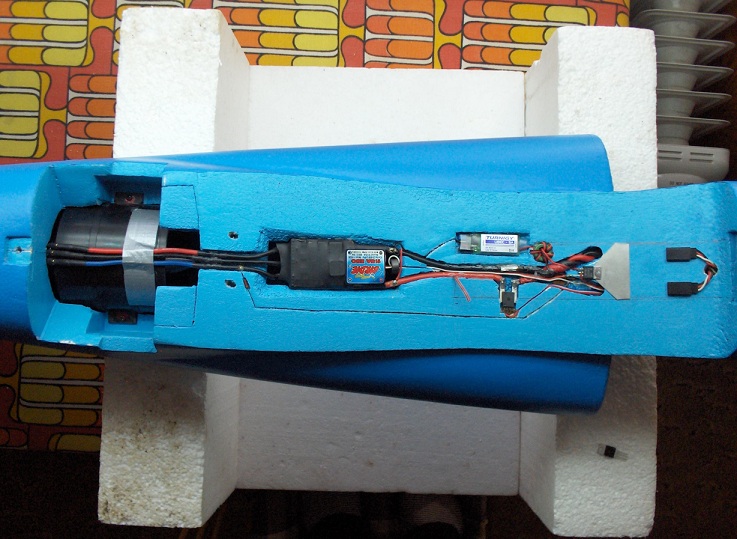

Na záver dnešnej časti ukážeme ako vyzerajú takmer hotové „dolné technologické štruktúry“:
Kompletné horné aj dolné technologické štruktúry, vrátane popisu jednotlivých častí, ukážeme v budúcej časti.
